Дымососы ВДН и ДН

Вентиляторы дутьевые ВДН используются для искусственного притока воздуха к топкам котельных агрегатов через газоходы. Работают по принципу одностороннего всасывания. Вентиляторами дутьевыми ВДН допускается комплектовать котлы с уравновешенной тягой и производительностью по пару от 1 до 25 тонн в час. Также дутьевой вентилятор может использоваться в технологических установках в разных сферах народного хозяйства для перемещения чистых воздушных масс и выполнять функции дымоудаления в газомазутных котлах, имеющих уравновешенную тягу.

Вентиляторы ВДН и дымососы ДН могут эксплуатироваться в диапазоне температур окружающей среды от -30 до +40 С. Наибольшая допустимая рабочая температура воздуха или газовоздушной смеси на входе в вентиляторы составляет +200С. Тягодутьевое вентиляционное оборудование рассчитано на продолжительную работу в районах с умеренным климатом (климатическое исполнение – У, ГОСТ 15150) при размещении по второй категории (в помещениях без искусственного регулирования микроклимата и вне помещений под навесом).

Дымососы ДН используются для утилизации продуктов горения из котельных топок посредством создания принудительной тяги. Для обеспечения надежной продолжительной работы и исключения перебоев рекомендуется применять дымососы ДН в котельных агрегатах, оснащенных дополнительно газовыми очистными установками.

Промышленные дымососы ДН и ВДН предназначены для длительной работы в помещениях без искусственного регулирования микроклимата, а также на открытом воздухе в географических районах с умеренным климатом (климатическое исполнение – У, категория размещения – 1, 2, 3 и 4 по ГОСТ 15150). Включение вентиляторов дымоудаления ДН и ВДН разрешается при температуре окружающего воздуха не менее -30С. Наибольшая температура удаляемых продуктов горения – не более +200С. Для увеличения срока эксплуатации дымососов типа ДН стенки корпуса-«улитки» выполняются из более толстой стали (в сравнении с дутьевыми вентиляторами типа ВДН).

Если вы хотите приобрести данный товар, пожалуйста, оставьте свой запрос. Мы свяжемся с вами для обсуждения деталей.

Вентиляторы ВДН и ДНЭлектродвигательПараметры в рабочей зонеМасса, кг
ТипкВтоб/мин–¹Произво-дительность 10³ х м³/часПолное давление,Исполнение
Па123
ВДН-6,3 АИР112МВ6 4 1000 3400 545 325 510 460
АИР112М4 5,5 1500 5100 1230 325 510 460
ДН-6,3 АИР112МВ6 4 1000 3400 435 325 510 460
АИР112М4 5,5 1500 5100 980 325 510 460
ВДН-8  5А160S6 11 1000 6700 970 505 700 655
5А160S4 15 1500 10460 2200 505 700 655
ДН-8  5А160S6 11 1000 6700 780 505 700 655
5А160S4 15 1500 10460 1780 505 700 655
ВДН-9  5А160S6 11 1000 9930 1230 550 780 725
5А160S4 15 1500 14900 2800 550 780 725
ДН-9  5А160S6 11 1000 9930 990 550 780 725
5А160S4 15 1500 14900 2220 550 780 725
ВДН-10 5А160S6 11 1000 13620 1550 620 885 925
АИР180М4 30 1500 20450 3450 700 950 990
ДН-10 5А160S6 11 1000 13620 1150 620 885 925
АИР180М4 30 1500 20450 2680 700 950 990
ВДН-11,2 5А200М6 22 1000 19100 1900 920 1325 1270
5А200L4 45 1500 28750 4400 980 1390 1375
ДН-11,2 5А200М6 22 1000 19100 1550 920 1325 1270
5А200L4 45 1500 28750 3500 980 1390 1375
ВДН-12,5 5А200L6 30 1000 26600 2350 1130 1515 1460
5АМ250М4 90 1500 39900 5300 1390 1770 1750
ДН-12,5 5А200L6 30 1000 26600 1950 1130 1515 1460
5А250S4 75 1500 39900 4400 1340 1725 1715
ВДН-13 5АМ250S6 45 1000 40000 2250 1400 1780 1760
5А280М4 132 1500 60000 5000 1655 2220 -
ДН-13 5А200L6 30 1000 40000 1800 1200 1710 1520
5АМ280S4 110 1500 60000 4000 1530 2090 -
ВДН-15 5А280S8 55 750 37500 2200 - 2100* -
5А280S6 75 1000 50000 3700 - -
АИР355М4 315 1500 78000 8200 - -
ДАЗО4-400ХК-4 315 1500 78000 8200 - -
ДН-15 5А280S8 55 750 37500 1700 - 2100* -
5А280S6 75 1000 50000 3000 - -
АИР355S4 250 1500 78000 6900 - -
АОД-355Х-4 250 1500 78000 6900 - -
ВДН-17 5А315S8 90 750 57000 2650 - 2320* -
АИР355S6 160 1000 75000 3800 - -
ДАЗО4-450Х-4 630 1500 110000 10900 - -
ДН-17 5А280S8 55 750 57000 2200 - 2320* -
АИР355S6 160 1000 75000 3500 - -
ДАЗО4-400ХК-4 315 1500 110000 8600 - -
ДАЗО4-400Х-4 400 1500 110000 8600 - -
ВДН-19 5АМ315В-8 160 750 78000 3300 - 3150* -
АОД-315-6 315 1000 105000 5850 - -
ДАЗО4-400Х-6МУ-1 315 1000 100500 5850 - -
ДН-19 АИР355М10 110 600 62000 1700 - 3150* -
АИР355S8 132 750 78000 2700 - -
АИР355МА6 200 1000 105000 4620 - -
АОД4-355Х-6 200 1000 105000 46200 - -
АИР355МВ6 250 1000 105000 4620 - -
ДАЗО4-400ХК-6 250 1000 105000 4620 - -
ВДН-21 АИР355МА8 160 750 105000 4000 - 4340* -
АИР355МВ8 200 750 105000 4000 - -
ДАЗО4-400Х-8 200 750 105000 4000 - -
ДАЗО4-400У-6 400 1000 135000 7200 - -
ДН-21 АИР355S10 90 600 83000 2100 - 4340* -
АИР355МА8 160 750 105000 3300 - -
АДН-315-6 315 1000 135000 5850 - -
ДАЗО4-400Х-6 315 1000 135000 5850 - -
ДАЗО4-400У-6 400 1000 135000 5850 - -
ДН-22 ДАЗО4-450Х-8 315 750 162000 3200 - 5250* -

* - Масса без электродвигателя

dn__vdn__-6__3__13__isp1

corpus-vdn

№
маш		 A, мм A1, мм A2, мм C, мм C1, мм C2, мм D, мм D1, мм L, мм H, мм B, мм a1, мм a2, мм
6,3 410 366 285 236 610 330 418 460 945 922 1061 315 240
8 520 450 354 299 610 330 530 570 1220 1168 1333 400 300
9 585 500 388 318 610 330 530 570 1258 1318 1485 450 338
10 620 572 438 336 610 330 667 702 1360 1483 1616 512 375
11,2 694 710 475 367 760 565 667 702 1570 1686 1869 630 430
12,5 816 675 520 333 760 565 836 870 1780 1876 2068 625 470
13 816 675 630 368 760 565 836 870 2057 1876 2068 625 580



№
маш		 d, мм d1, мм h, мм h1, мм n, шт. n1, шт. n3, шт. n4, шт. t1, шт. t2, шт. l, мм
6,3 12 15 532 413 12 12 3 3 122 95 328
8 14 15 582 523 12 16 5 3 90 118 510
9 14 15 582 593 12 18 5 4 100 97 529
10 14 15 600 700 12 28 9 5 64 88 548
11,2 14 15 700 784 12 34 10 7 71 68 575
12,5 14 15 730 867 16 20 5 5 135 104 698
13 14 15 760 867 16 38 9 10 75 63 750



Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №6,3-13 исп-3

6,3-13-3

№
маш		 Amax a B b D D1 d H h h1 C
6,3 1551 330 1057 409,5 418 460 12 926 413 532 315
8 1930 487 1329 520 530 570 12 1172 523 580 400
9 2099 508 1490 585 530 570 14 1322 593 580 450
10 2175 555 1650 650 660 702 14 1473 663 600 500
11,2 2554 577 1843 728 660 702 14 1655 748 700 560
12,5 2825 671 2051 812,5 830 875 14 1849 838 730 625
13 3072 717 2051 812,5 830 875 14 1849 838 760 625



№ машины E L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
6,3 236 236 460 610 122 95 366 285 8 12 3 3
8 300 277 500 610 90 118 450 354 12 12 5 3
9 338 296 530 610 100 97 500 388 12 18 5 4
10 375 315 550 610 92 85 552 425 12 22 6 5
11,2 420 343 800 760 121 118 605 472 12 18 5 4
12,5 470 368 800 760 135 104 675 520 16 20 5 5
13 580 368 800 760 75 63 675 630 16 38 9 10

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №6,3-13 исп-5

6,3-13-5

№
маш		 А a B B2 b D D1 d H h h1 C E
6,3 1100 330 1057 1468 409.5 418 460 12 926 413 532 315 236
8 1305 487 1329 1812 520 530 570 12 1172 523 580 400 300
9 1465 508 1490 1902 585 530 570 14 1322 593 580 450 338
10 1530 555 1650 2139 650 660 702 14 1473 663 600 500 375
11,2 1815 577 1843 2728 728 660 702 14 1655 748 700 560 420
12,5 1930 671 2051 2845 812.5 830 875 14 1849 838 730 625 470
13 2030 717 2051 2845 812.5 830 875 14 1849 838 760 625 580



№ машины L1 L2 L3 L4 L5 t1 t2 T1 T2 N N2 N3 n1 n2
6,3 184 450 235 - 1075 122 95 366 385 8 12 4 3 3
8 215 420 245 - 1275 90 118 450 354 12 12 4 5 3
9 296 450 245 393 1275 100 97 500 388 12 18 5 5 4
10 315 450 245 450 1422 92 85 552 425 12 22 5 6 5
11,2 300 650 370 620 990 121 118 605 472 12 18 5 5 4
12,5 326 650 370 620 990 135 104 675 520 16 20 5 5 5
13 381 650 370 620 990 75 63 675 630 16 38 5 9 10

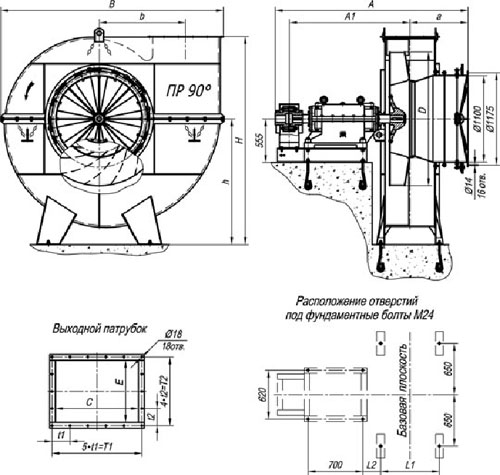

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №15 и №17 исп-3

15-17-3

№
маш		 Аmax A1 a B b D H h
15 2401 1506 715 2537 975 1500 2328 1400
17 2463 1540 743 2857 1105 1700 2648 1600
№ маш С E L1 L2 t1 t2 T1 T2
15 750 560 674 230 165 160 825 640
17 850 632 746 228 184 175 920 700



Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №19-22 исп-3

19-22-3

№ машины A A1 a B b D D1 H h h1 C E
19 2974 1870 924 3209 1235 1245 1325 2810 750 1230 950 707
21 3143 1943 980 3703 1365 1650 1720 3041 750 1340 1050 780
22 3180 1960 1000 4476 1650 1650 1720 3578 850 1464 1540 818
№ машины L1 L2 L3 L4 t1 t2 T1 T2 N N2 n1 n2
19 1437 1740 600 450 367,5 205 1070 820 16 16 4 4
21 1585 1926 670 448 225 172 1125 860 12 20 5 5
22 1850 2444 600 500 330 232,5 1650 930 12 18 5 4
