Циклоны с обратным конусом ЦОК (ВЦНИИОТ)

Циклоны ЦОК предназначены для санитарной очистки вентиляционных выбросов от пыли с повышенными абразивными свойствами. Допускается применение циклонов при слипающихся пылях типа сажи и талька. Применяются в литейных, термических цехах, в цехах механической обработки металла, в заточных и обдирочных установках и др. Циклоны изготавливаются в климатическом исполнении «УХЛ» с категорией размещения 1 и 4 по ГОСТ 15150-69, сейсмичность циклонов не регламентируется, категория по взрывной, взрывопожарной и пожарной опасности — Д по СНиП 2.09.02-85.

Циклон ЦОК состоит из корпуса с входным патрубком, внутреннего конуса, выхлопной трубы и пылесборника. Пылесборник может быть в виде бункера или выдвижного ящика. Короткая часть цилиндрического корпуса переходит в расширяющийся книзу конус, непосредственно присоединяющийся к пылеприемному бункеру. При установке циклона на кронштейне бункер имеет коническую форму, а к пылевыпускному отверстию может подсоединятся затвор типа «мигалки» или шиберный затвор. Рекомендуется установка на кронштейне циклона диаметром не более 300 мм. Для повышения эффективности пылеосаждения и предохранения осевшей пыли от взмучивания и уноса из бункера в нижней части циклона устанавливается внутренний конус. Угол при основании внутреннего конуса зависит от рода и характера осаждаемой пыли: для сухой пыли — 45°, для сажи и талька — 60°.

Очистка воздуха от пыли осуществляется под действием центробежных сил. Очищенный воздух отводится через выхлопную трубу, а пыль через кольцевую щель между нижней частью расширяющегося конуса корпуса и внутренним конусом попадает в бункер или пылесборник с выдвижным ящиком. Освободившийся от пыли воздух возвращается обратно в корпус циклона через центральное отверстие внутреннего конуса. Во избежание износа вентилятора циклоны рекомендуется устанавливать перед вентилятором. Циклоны включают одиннадцать типоразмеров, отличающихся между собой пропускной способностью по воздуху от 130 до 8700 м3/ч.

  1. циклон;
  2. кронштейн;
  3. бункер конический;
  4. пылевыпускное отверстие.
Если вы хотите приобрести данный товар, пожалуйста, оставьте свой запрос. Мы свяжемся с вами для обсуждения деталей.
Наименование Внутренней диаметр циклона, мм Производительность по воздуху (при скорости на входе в циклон 14 м/с), м3/час Производительность по воздуху (при скорости на входе в циклон 15 м/с), м3/час Производительность по воздуху (при скорости на входе в циклон 16 м/с), м3/час Масса, кг
ЦОК 1 100 130 140 150
ЦОК 2 150 290 302 314
ЦОК З 200 525 563 600
ЦОК 4 250 880 800 920
ЦОК 5 300 1170 1250 1330
ЦОК 6 370 1790 1895 2000
ЦОК 7 465 2620 2810 3000
ЦОК 8 525 3500 3750 4000
ЦОК 9 585 4375 4687 5000
ЦОК 10 645 5250 5625 6000
ЦОК 11 695 6130 6585 7000
ЦОК 1 с бункером 100 130 140 150 17,46
ЦОК 2 с бункером 150 290 302 314 30,55
ЦОК 3 с бункером 200 525 563 600 46,7
ЦОК 4 с бункером 250 880 800 920 84,75
ЦОК 5 с бункером 300 1170 1250 1330 124,58
ЦОК 6 с бункером 370 1790 1895 2000 169,42
ЦОК 7 с бункером 465 2620 2810 3000 230,61
ЦОК 8 с бункером 525 3500 3750 4000 438,69
ЦОК 9 с бункером 585 4375 4687 5000 528,45
ЦОК 10 с бункером 645 5250 5625 6000 588,74
ЦОК 11 с бункером 695 6130 6585 7000 654,1
ЦОК 1 с выдвижным ящиком 100 130 140 150 20,57
ЦОК 2 с выдвижным ящиком 150 290 302 314 35,39
ЦОК 3 с выдвижным ящиком 200 525 563 600 54,19
ЦОК 4 с выдвижным ящиком 250 880 800 920 73,24
ЦОК 5 с выдвижным ящиком 300 1170 1250 1330 97,06
ЦОК 6 с выдвижным ящиком 370 1790 1895 2000 135,9
ЦОК 7 с выдвижным ящиком 465 2620 2810 3000 191,58
ЦОК 8 с выдвижным ящиком 525 3500 3750 4000 244,84
ЦОК 9 с выдвижным ящиком 585 4375 4687 5000 296,14
ЦОК 10 с выдвижным ящиком 645 5250 5625 6000 351,94
ЦОК 11 с выдвижным ящиком 695 6130 6585 7000 401,62

11

Технические данные циклонов ЦОК

Шифр Размеры, мм Производительность, м3 /час при скорости воздуха на входе в циклон, м/сек Масса, кг
D D1 D2 L АхБ 14 16 18 20
ЦОК 1 100 240 50 550 26х100 130 150 170 187 6,5
ЦОК 2 150 380 75 800 40х150 290 314 387 415 13
ЦОК 3 200 420 100 1050 52х200 525 600 665 748 21,5
ЦОК 4 250 490 125 1300 65х250 820 920 1050 1170 32
ЦОК 5 300 570 150 1550 78х300 1170 1330 1500 1670 45
ЦОК 6 370 690 185 1900 96х370 1790 2000 2210 2500 65
ЦОК 7 455 840 230 2325 120х455 2620 3000 3380 3760 95,5
ЦОК 8 525 950 265 2675 136х525 3500 4000 4500 5000 125
ЦОК 9 585 1050 295 2975 152х585 4375 5000 5625 6250 154
ЦОК 10 645 1150 325 3275 168х645 5250 6000 6750 7500 186
ЦОК 11 695 1240 350 3525 180х695 6130 7000 7870 8740 215
Потери давления, кПа 0,8 1,05 1,35 1,66

Номинальная скорость на входе в циклон V=16 м/сек. Производительность циклонов и потери давления определены для Y =1,2 кг/м3

Установочные размеры циклона на кронштейне со сбором пыли в коническом бункере ЦОК 1К – ЦОК 5К

Шифр Размеры, мм Масса, кг
А Б Г D Е Н Н1 Н2
ЦОК 1К 300 220 75 100 67 815 695 250 20
ЦОК 2К 380 260 110 150 100 1195 1050 380 32
ЦОК 3К 470 305 150 200 130 1570 1400 505 47,5
ЦОК 4К 540 340 185 250 162 1945 1750 630 65,5
ЦОК 5К 620 410 225 300 193 2320 2100 755 90

Циклоны ЦОК 1К – ЦОК 5К

12

Установка циклонов с обратным конусом на полу ЦОК 1П – 11П

13

  1. циклон;
  2. пылесборник;
  3. телега;
  4. рама;
  5. бункер;
  6. пылевыпускное отверстие.

Таблица размеров циклонов с обратным конусом ЦОК

Шифр циклона Размеры, мм Масса, кг
D A Б Г Е Н Н1 Н2
ЦОК 1С 100 300 316 75 67 1325 1205 760 26
ЦОК 1П 360 370 1050 930 - 30,5
ЦОК 2С 150 380 396 110 100 1715 1570 900 38
ЦОК 2П 450 460 1300 1155 - 45,5
ЦОК 3С 200 470 486 150 130 2165 1995 1100 57
ЦОК 3П 540 550 1550 1380 - 61
ЦОК 4С 250 540 556 185 162 2565 2370 1250 71
ЦОК 4П 660 670 1800 1605 - 84
ЦОК 5С 300 620 636 225 193 2965 2745 1400 96
ЦОК 5П 740 750 2050 1830 - 106,5
ЦОК 6С 370 780 744 278 237 3615 3360 1700 155
ЦОК 6П 860 870 2400 2145 - 140
ЦОК 7С 455 920 884 340 292 4240 3940 1900 208
ЦОК 7П 1060 1070 2830 2530 - 190
ЦОК 8С 525 1040 1004 394 335 4790 4460 2100 265
ЦОК 8П 1170 1180 3180 2850 - 236
ЦОК 9С 585 1140 1104 440 373 5190 4830 2200 312
ЦОК 9П 1270 1280 3480 3120 - 280
ЦОК 10С 645 1240 1204 484 410 5690 5300 2400 368
ЦОК 10П 1370 1380 3780 3390 - 328
ЦОК 11С 695 1340 1304 520 442 6040 5620 2500 415
ЦОК 11П 1450 1460 4030 3610 - 370

Циклоны ЦОК (ВЦНИИОТ по материалам серии ТОВ-2)

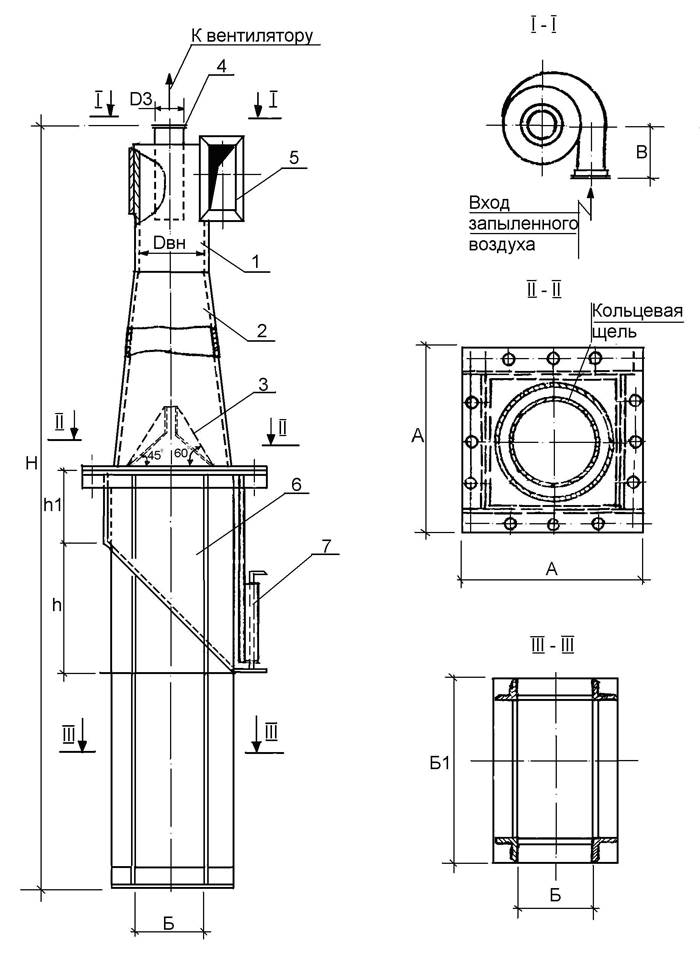

Циклон с бункером

14

  1. цилиндр;
  2. конус обратный;
  3. конус внутренний;
  4. выхлопная труба;
  5. патрубок входной;
  6. бункер;
  7. шибер.

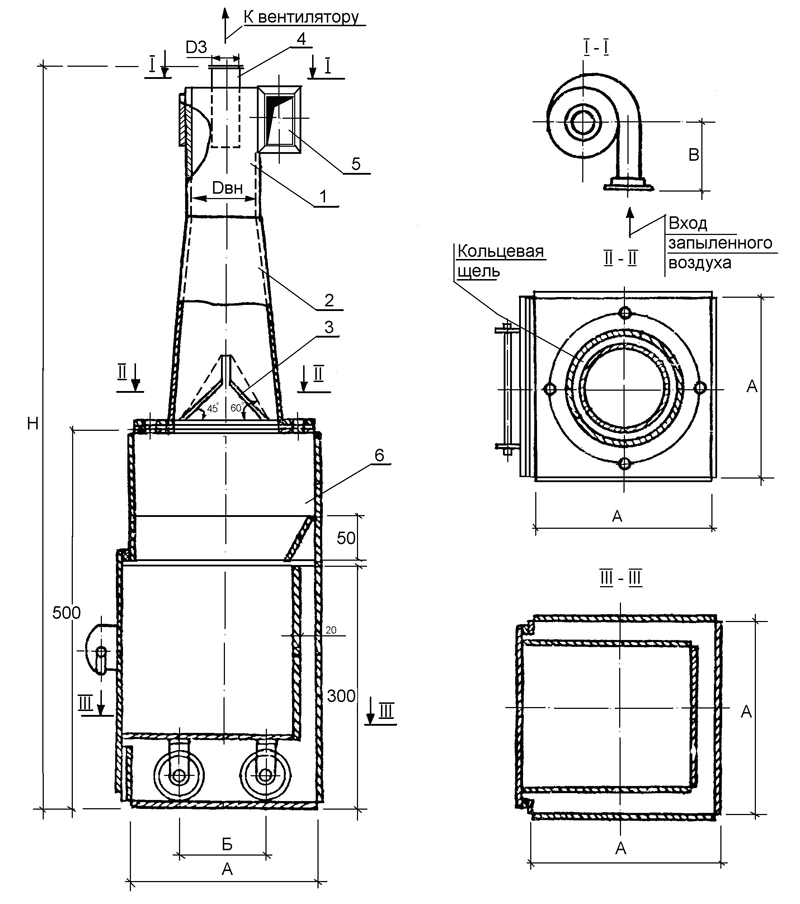

Циклон с ящиком

15

  1. цилиндр;
  2. конус;
  3. конус внутренний;
  4. выхлопная труба;
  5. патрубок входной;
  6. пылесборник с выдвижным ящиком.

Размеры циклонов с бункером и выдвижным ящиком

№ циклона Размеры с бункером / с выдвижным ящиком, мм
Dвн D3 А Б Б1 В Н Н1 h h1
1 100 50 368

250

 130 200 75 1270

1020

 750 200 50
2 150 75 368

375

 195 300 112 1655

1280

 875 300 75
3 200 100 468

500

 260 400 150 2040

1540

 1000 400 100
4 250 125 568

625

 325 500 188 2425

1800

 1125 500 125
5 300 150 730

750

 390 600 225 2810

2060

 1250 600 150
6 370 185 870

925

 481 740 278 3350

2424

 1425 740 185
7 455 228 1040

1138

 591.5 910 341 4000

2866

 1638 910 228
8 525 263 1254

1313

 682.5 1050 394 4540

3230

 1813 1050 263
9 585 293 1374

1463

 760.5 1170 439 5000

3542

 1963 1170 293
10 645 323 1494

1613

 838.5 1290 484 5470

3854

 2113 1290 323
11 695 348 1594

1738

 903.5 1390 521 5850

4414

 2238 1390 348
