Дисковые поворотные затворы ВА 99001

Затворы с эластомерными седлами, которые являются мягким уплотнением, имеют симметрично расположенный диск.

Корпуса затворов ВА 99001 DN 40-80 выпускаются в исполнении без проушин, DN 100-300 с двумя монтажными проушинами, DN 350-600 с четырьмя монтажными проушинами, DN 800-1200 с четырьмя глухими резьбовыми отверстиями с каждой стороны корпуса.Затворы поворотные дисковые запорно-регулирующие ВА 99001Затворы с эластомерными седлами, которые являются мягким уплотнением, имеют симметрично расположенный диск.

Корпуса затворов ВА 99001 DN 40-80 выпускаются в исполнении без проушин, DN 100-300 с двумя монтажными проушинами, DN 350-600 с четырьмя монтажными проушинами, DN 800-1200 с четырьмя глухими резьбовыми отверстиями с каждой стороны корпуса. Внутреннее покрытие корпуса (седло), играющее роль мягкого уплотнения, выпускается либо в съёмном, либо в монолитном варианте (способом вулканизации) и имеет двунаправленное уплотнение без протечек при давлениях от нуля до номинального.

Тип конструкции: Затворы со съемным или монолитным седлом из эластомера и симметричным диском без покрытия
Условный проход: DN 40 - DN 1200
Рабочее давление: PN 6, 10 для затворов DN 40 - DN 1200, PN 16 для затворов DN 40 - DN 600
Температура рабочей среды: до +200° С (в зависимости от материала конструкции)
Управление: ручное - рукоятка DN 40 - DN 250, ручное - через редуктор DN 40 - DN 1200, электро или пневмопривод DN 40 - DN 1200
Тип седла: заменяемое для DN 40 - DN 600 PN 6, 10, монолитное для DN 40 - DN 1200 PN 6, 10, 16
Класс герметичности: А по ГОСТ 9544-93.
Присоединение: бесфланцевое стяжное, между фланцами трубопроводаПрисоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821.Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение: любое, кроме положения электроприводом вниз для электроприводных затворов;
Направление подачи рабочей среды: любое
Климатическое исполнение: У2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69
Стандартный материал конструкции: корпус: серый чугун/чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена диск: чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы шток: легированная сталь/нержавеющая сталь седло: ЭПДМ/Витон/Нитрил/Неопрен/Гипалон/Силикон (исполнение затвора с седлом из силикона только на PN 6).
Основные рабочие среды: неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ; агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.

Если вы хотите приобрести данный товар, пожалуйста, оставьте свой запрос. Мы свяжемся с вами для обсуждения деталей.

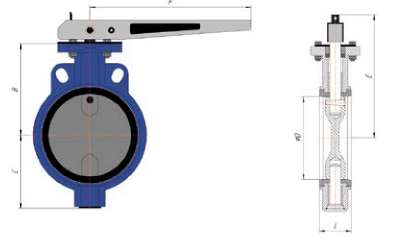

исполнение затвора DN 40-250 с рукояткой

zatvor__katalog-prav1__4__-2

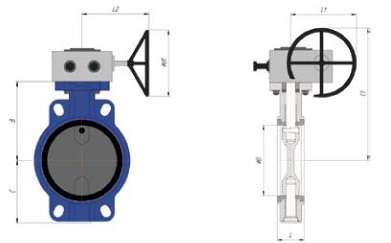

исполнение затвора DN 40-600 с редуктором

zatvor__katalog-prav1__4__-3

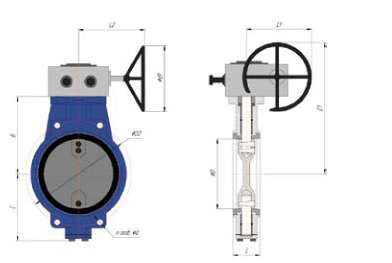

исполнение затвора DN 800-1200 с редуктором

zatvory__katalog-prav1__4__-5

габаритно-весовые характеристики затвора ВА 99001.

Обозначение DN PN Размеры, мм Масса, кг
в С D L E El F LI L2 dl D2 n отв d с рычагом с редуктором
ВА99001-250 250 6 245 203 250 68 300 410 500 182 242 250

-

-

26,0

31,5

10

-

-

-
16
ВА99001-300 300 6 270 228 300 78 486 252 285 350 42,0
10
16
ВА99001-350 350 6 312 265 336 528 51,0
10
16
ВА99001-400 400 6 360 305 386 102 705 388 320 600 82,5
10
16
ВА99001-500 500 6 410 355 486 127 755 115,5
10
16 730 445 395 500 139,0
ВА99001-600 600 6 490 435 586 154 810 177,0
10
16 825 500 420 231,0
ВА99001-800 800 6 600 555 786 190 935 920 4 отв. М27 475
10 950 4 отв. М30
ВА99001-1000 1000 6 750 710 986 216 1178 685 540 700 1120 4 отв. М27 742
10 1160 4 отв. М30
ВА99001-1200 1200 6 850 820 1186 254 1345 860 615 800 1340 4 отв. М30 1194
10 1380 4 отв. М36

Обозначение DN PN         Размеры, мм         Масса, кг
в С D L E El F LI L2 dl с рычагом с редуктором
ВА99001-040 40 6 103 68 40 33 150 230 195 127 195 175 4,0 8,6
10
16
ВА99001-050 50 6 113 73 50 43 160 240 4,5 9,6
10
16
ВА99001-065 65 6 121 80 65 46 170 248 5,0 10,0
10
16
ВА99001-080 80 6 128 88 80 175 255 5,5 10,6
10
16
ВА99001-100 100 6 146 104 100 52 195 273 250 7,0 12,1
10
16
ВА99001-125 125 6 158 116 125 56 205 285 8,5 13,6
10
16
ВА99001-150 150 6 174 138 150 230 340 300 182 242 250 12,0 18,5
10
16
ВА99001-200 200 6 198 163 200 60 255 365 500 16,0 22,0
