Дисковые поворотные затворы ВА 99004
Затворы с эластомерными седлами, которые являются мягким уплотнением, имеют симметрично расположенный диск. Затворы ВА 99004 DN 40-600 имеют корпуса с гладкими или резьбовыми сквозными отверстиями. Корпуса затворов DN 800-1200 выпускаются в исполнении с глухими резьбовыми отверстиями с каждой стороны корпуса. Внутреннее покрытие корпуса (седло), играющее роль мягкого уплотнения, выпускается либо в съёмном, либо в монолитном варианте (способом вулканизации) и имеет двунаправленное уплотнение без протечек при давлениях от нуля до номинального.
Тип конструкции: Затворы со съемным или монолитным седлом из эластомера и симметричным диском без покрытия
Условный проход: DN 40 - DN 1200
Рабочее давление: PN 6, 10 для затворов DN 40 - DN 1200, PN 16 для затворов DN 40 - DN 600
Температура рабочей среды: до +200° С (в зависимости от материала конструкции)

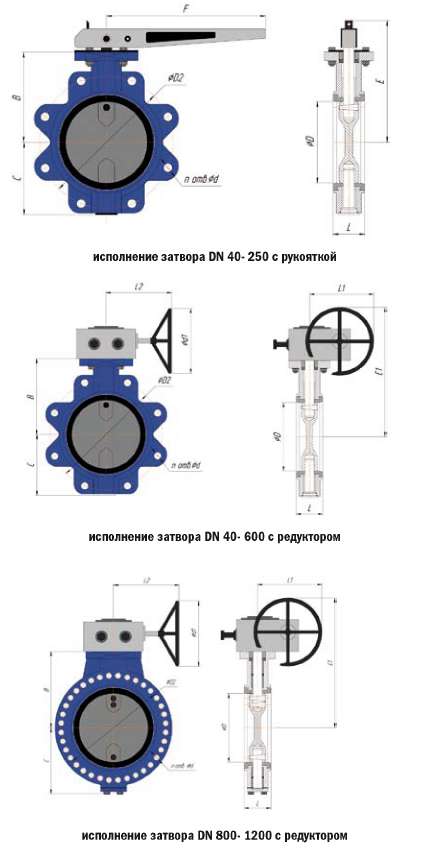

Управление: ручное - рукоятка DN 40 - DN 250, ручное - через редуктор DN 40 - DN 1200, электро или пневмопривод DN 40 - DN 1200
Тип седла: заменяемое для DN 40 - DN 600 PN 6, 10, монолитное для DN 40 - DN 1200 PN 6, 10, 16
Класс герметичности: А по ГОСТ 9544-93
Присоединение: бесфланцевое стяжное, между фланцами трубопровода
Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821.
Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение: любое, кроме положения электроприводом вниз для электроприводных затворов.
Направление подачи рабочей среды: любое.
Климатическое исполнение: У2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69
Стандартный материал конструкции: корпус: серый чугун/чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена диск: чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы шток: легированная сталь/нержавеющая сталь седло: ЭПДМ/Витон/Нитрил/Неопрен/Гипалон/Силикон (исполнение затвора с седлом из силикона только на PN 6)
Основные рабочие среды: неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ; агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.
