Дымососы ВД и Д

Общие сведения

  • Среднего и высокого давления
  • Одностороннего всасывания
  • Направление вращения – правое и левое
  • Вперед загнутые лопатки
  • Количество лопаток - 32

Назначение тягодутьевых машин ВД и Д

Тягодутьевые машины ВД широко применяются для работы с котлами/котельными агрегатами с уравновешенной тягой, помогая организовывать стабильную подачу (вдув) воздуха в их топки. Их включают в комплектацию паровых котлов с производительностью 1…25 тонн пара в час и газомазутных котлов производительностью тепла 0.5…16 Гкал в час. Помимо этого практикуется их применение совместно с технологическими установками, где они перемещают обычный воздух, и с газомазутными котлами для удаления дыма.

С конструктивной точки зрения вентиляторы ВД разработаны с расчетом на длительную без перебойную работу в регионах, обладающих умеренным климатом, при внешних температурах -30… +40 град. Дымососы ВД и Д могут размещаться внутри помещений или вне их (с защитой от атмосферных осадков). Согласно требованиям государственных стандартов размещение ВД производится по 2-й категории. Продлить срок их службы можно, если осуществлять запуск двигателей только при условии соблюдения температурного режима: температура внутри корпуса не должна быть в этот момент ниже -30 град. Предельно допустимый уровень температуры перемещаемых воздушных потоков составляет +200 град.

Центробежные дымососы Д эффективно используются с целью дымоудаления из топок котлов на мазуте и газе или котельных агрегатов с золоулавливающими системами. В отличие от вентиляторов ВД дымососы Д эксплуатируются с размещением по 1-4 категориям, их износостойкость и надежность повышены с помощью утолщения стенок корпусов. Температурный режим тот же: окружающий воздух -30…+40, внутри корпуса – до -30, перемещаемая среда – не более +200 град.

Тягодутьевые машины типа ВД и Д выпускаются правого и левого вращения. При правом вращении колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении – против часовой стрелки.

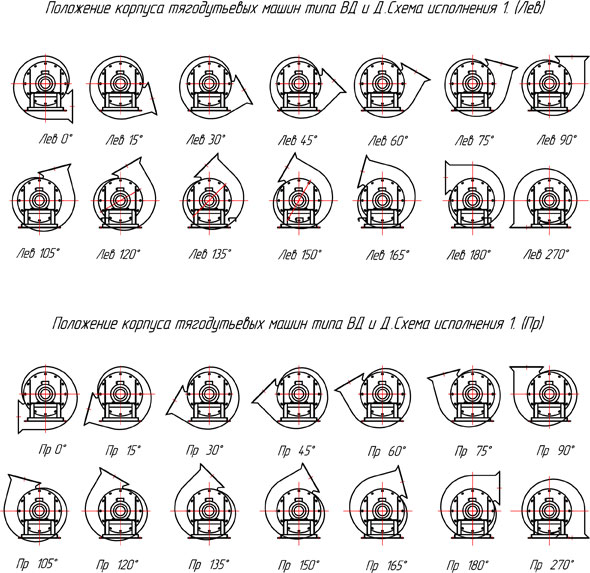

Улитка машин ВД и Д изготавливается с углом разворота от 0°до 270° через каждые 15°, при этом ребра улитки, мешающие установке подрезаются.

Если вы хотите приобрести данный товар, пожалуйста, оставьте свой запрос. Мы свяжемся с вами для обсуждения деталей.

Вентиляторы ВД и ДЭлектродвигательПараметры в рабочей зонеМасса не более, кг
ТипкВтоб/мин-1Произво-дительность 103 х м3/часПолное давление,
Па
ВД-2,5 исп.1 АИР90L2 3 3000 3200 2060 40
АИР100S2 4 3000 3370 2090 45
АИР100L2 5,5 3000 4500 2200 50
ВД-2,7 исп 1 5А80МВ4 1,5 1500 500 375 45
5А80МА2 1,5 3000 1000 1500 42
Д-2,7 исп 1 5А80МВ4 1,5 1500 500 300 45
5А80МА2 1,5 3000 1000 1200 42
ВД-3,5 исп 1 5А100S4 3 1500 3700 785 65
АИР100L2 5,5 3000 2200 2650 77
Д-3,5 исп 1 5А100S4 3 1500 3700 630 65
АИР100L2 5,5 3000 2200 2100 77
Д-12 исп 1 5А225М8 30 750 26500 1510 1215
5АМ250М6 55 1000 35500 2430 1325
Д-12 исп 3 5А225М8 30 750 26500 1510 1555
5АМ250М6 55 1000 35500 2430 1665
ВД-13,5 исп 3 5АМ315S8е 90 750 45000 2850 1650*
АОДН-355S6 200 1000 60000 5030
Д-13,5 исп 3 5АМ280S8 55 750 45000 1770 1650*
5АМ315М6 132 1000 60000 3140
ВД-15,5 исп 3 АИР355М10 110 600 50000 2240 2280*
АИР355МВ8 200 750 63000 3500
ДАЗО4-450Х6 500 1000 80000 6250
Д-15,5 исп 3 5АМ315М10 75 600 50000 1800 2280*
АИР355S8 132 750 63000 2850
АДН-315-6 315 1000 80000 5000
ВД-18 исп 3 ДАЗО4-450УК-8 315 750 97000 4710 3810*
ДАЗО4-450К-6 630 1000 128000 8350
Д-18 исп 3 АИР355S8 132 750 103000 3100 3810*
АИР355М8 160 750 103000 3100
ВД-20 исп 3 ДА304-450Х-8 315 750 180000 9350 4290*
Д-20 ДА304-400У-8 250 750 122000 3850 4290*

* - Масса без электродвигателя

vd__d__2__5

vd__d__2__5__1

№
маш		 A, мм A1, мм A2, мм C, мм C1, мм C2, мм D, мм D1, мм L, мм H, мм B, мм a1, мм a2, мм
2,5 174 214 186 145 240 175 252 280 555 440 505 190 160
2,7 174 214 186 145 240 175 252 280 495 440 505 190 160
3,5 228 290 280 222 392 200 286 350 650 590 667 250 253



№
маш		 d, мм d1, мм d2, мм h, мм h1, мм n, шт. n1, шт. n3, шт. n4, шт. t1, шт. t2, шт. l, мм
2,5 8 8 12 180 198 8 8 2 2 107 93 135
2,7 8 8 12 180 198 8 8 2 2 107 93 135
3,5 9 9 14 272 272 8 8 2 2 145 140 185

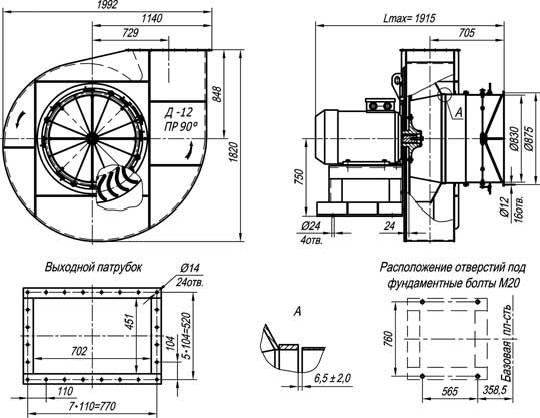

Габаритные и присоединительные размеры Д-12 исп-1

12-1

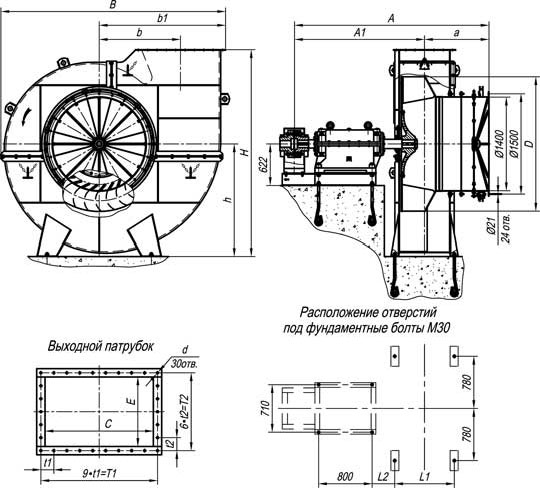

Габаритные и присоединительные размеры Д-12 исп-3

12-3

Габаритные и присоединительные размеры машин ВД и Д №18 и №20 (Пр 90°)

12-3

Типоразмер машины А А1 а В b b1 D d H
18 3109 1909 980 3100 1093,5 1768 1800 18.5 2780
20 3128 1944 964 3418 1215 1948 2000 21.5 3080
Типоразмер машины h E C L1 L2 t1 t2 T1 T2
18 1510 675 1053 817 340 130 130 780 1170
20 1670 750 1170 892 338 140 140 840 1260

Габаритные и присоединительные размеры машин ВД и Д №13,5 и №15,5 (Пр 90°)

13-15

Типоразмер машины А А1 a B b D D1 D2 d C E
13,5 2435 1581 674 2244 820 1350 975 1020 14 790 506
15,5 2428 1538 710 2559 941,5 1550 1100 1175 18 907 578
Типоразмер машины Н h L L1 t1 t2 T1 T2 N n1 n2
13,5 2203 1250 620 332 110 118 880 590 26 8 5
15,5 2597 1500 692 253 162 162 972 648 20 6 4
