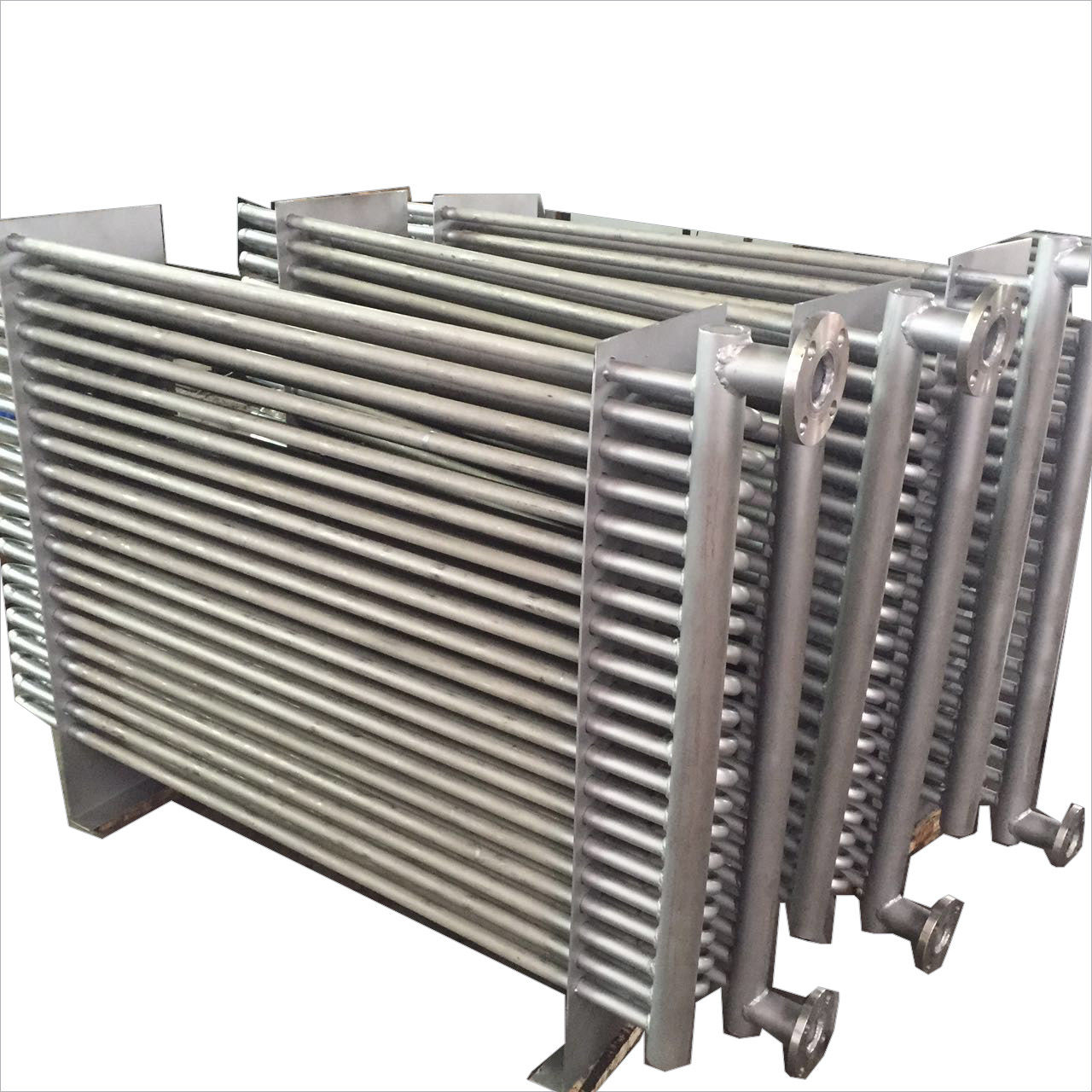

Калориферы для охлаждения масел
Калориферы биметаллические, спирально-накатные предназначены для охлаждения масел ИС-30А, ВМГЗ, МГЕ-46В в гидросистемах дорожных и строительных машин.
Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м³ и не содержать липких веществ и волокнистых материалов.
Калориферы по внутреннему теплоносителю выполнены в многоходовом исполнении и рассчитаны на рабочее давление не более 1,2МПа.
Калориферы предназначены для эксплуатации во всех макроклиматических районах "О" категории размещения 1 по ГОСТ 15150-69.
Варианты изготовления
- общего назначения из углеродистой стали;
- коррозионностойкие из нержавеющей стали (К)
Показатели надежности
- средний срок службы, не менее 9 лет;
- полный установленный ресур, не менее 11000 ч;
- установленная безотказная наработка, не менее 3000 ч;
- среднее время восстановления работоспособного состояния, не более 12 ч.
Устройство
Теплоотдающий элемент выполнен из стальной электросварной несущей трубы диаметром 16х1,5 и алюминиевого накатного оребрения диаметром 39+1 мм. Шаг между ребрами 2,8+0,2 мм.
Калориферы не должны устанавливаться на объекты, создающие внешнюю вибрацию со среднеквадратическим значением более 2 мм/с.
К системе калориферы могут присоединяться как при помощи сварки, так и с помощью фланцевого соединения.
Теплотехнические характеристики, указанные в таблице приведены для режима:
| Максимальный температурный напор между начальными температурами масла и воздуха, ºC |
40 |
| Массовая скорость воздуха в набегающем потоке, кг/(см³•c) |
1,2 |
Если вы хотите приобрести данный товар, пожалуйста, оставьте свой запрос. Мы свяжемся с вами для обсуждения деталей.
