Калориферы ВНВ 243

Общие сведения
Калориферы ВНВ
ТУ 4863-016-40149153-98
Сертификат соответствия № РОСС..RU.АЯ45.Н0023
Гигиенический сертификат № 77..95.3.515.П.181.01.99

Назначение
У калориферов ВНВ (водяные) теплообменная поверхность состоит из медных трубок наружным диаметром 12 мм, толщиной стенки 0,5 мм и напрессованных на трубки пластин из алюминиевой фольги толщиной 0,2 мм.
Калориферы ВНВ 243 имеют присоединительные размеры, равные присоединительным размерам калориферов соответствующих номеров, выпускаемых в настоящее время промышленностью, и устанавлимваются с горизонтальным расположением трубок.

Параметры теплоносителя для калориферов ВНВ 243 должны быть не более:

• рабочее давление – 1,,6 МПа;
• температура – 180 °С.

Калориферы ВНВ 243 выполнены из коррозионностойких материалов, не нуждаются в уходе, за исключением контроля за герметичностью и чистотой находящихся в потоке воздуха пластин. Очистка внешних теплообменных поверхностей должна производится очистителем высокого давления с максимальным давлением очистительной струи 3 МПа и максимальной температурой до 90 °С.

Конструкция калориферов обеспечивает полный слив теплоносителя из трубной сети.
Калориферы имеют меньшие размеры по глубине и массу по сравнению с существующими.
Варианты изготовления

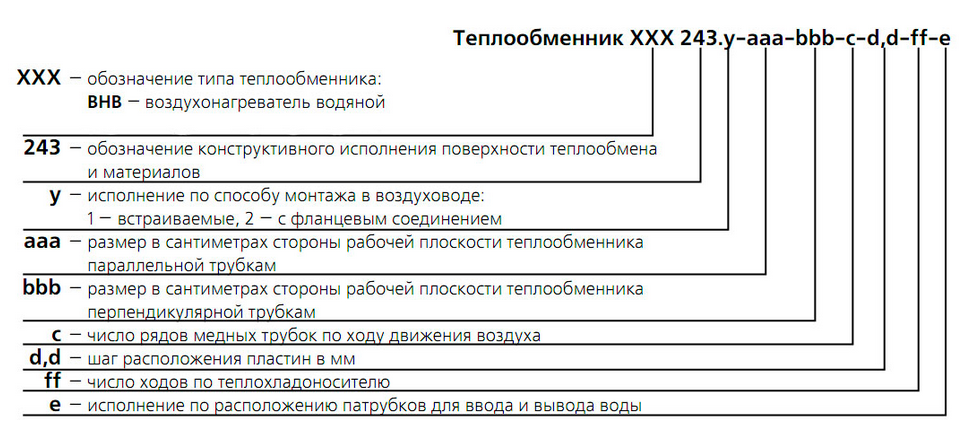

Калориферы могут изготавливаться с одним, двумя, тремя и четырьмя рядами трубок по ходу воздуха, а расстояние между пластинами (шаг пластин) для каждого исполнения может быть выбран из диапазона 1,8-3,5 мм.

Условия эксплуатации

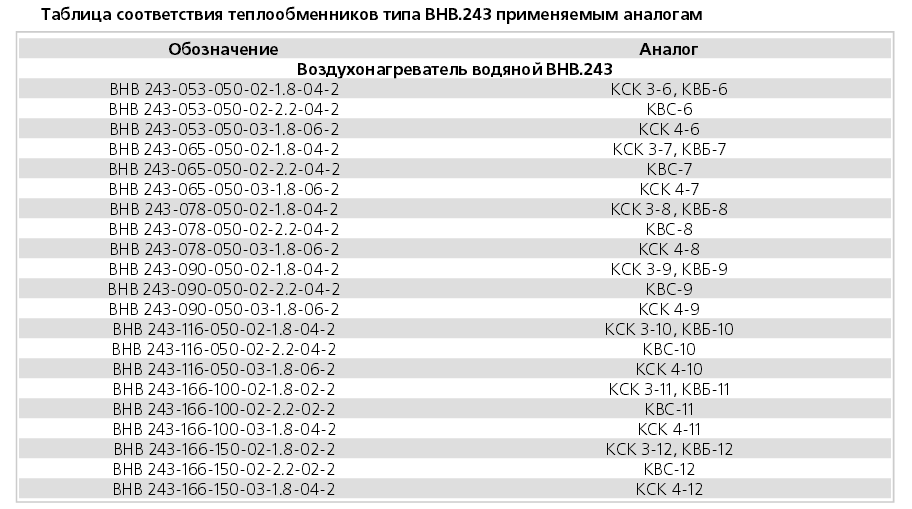

Пластинчатые медно-алюминиевые теплообменники предназначены для нагрева и охлаждения воздуха в системах воздушного отопления, вентиляции и кондиционирования воздуха, а также в системах утилизации тепловой энергии газовоздушных выбросов и различных устройств технологического назначения. Теплообменники применяются как в проектировании новых систем, так и при решении проблем энергосбережения, замене исчерпавших свой ресурс низкоэффективных биметаллических калориферов (воздухонагревателей) КСк 3; КСк 4 стальных пластинчатых калориферов КВС, КВБ и биметаллических воздухонагревателей и воздухоохладителей центральных кондиционеров типа КД, КТ, КТЦ и приточных камер. Подбор теплообменников осуществляется по «Рекомендациям по подбору калориферов ВНВ243 » и по «Руководящему материалу по расчету и подбору».
Габаритные и присоединительные размеры
