Канальные вентиляторы УНИВЕНТ-Е

Высокоэффективные канальные вентиляторы типа УНИВЕНТ предназначены для использования в приточных и вытяжных вентиляционных системах общего назначения, в промышленности и гражданском строительстве.

  • Вентилятор выполнен по прямоточной схеме, имеет запатентованное радиальное рабочее колесо и специальный входной коллектор, корпус прямоугольного поперечного сечения, стандартный асинхронный электродвигатель серии АИР
  • Размеры проходного сечения соответствуют размерам проходных сечений прямоугольных воздуховодов
  • Вентиляторы с установочной мощностью менее 0.55 кВт могут комплектоваться двигателями как на напряжение 220В и однофазный ток, так и на напряжение 380 В и трехфазный ток, а большей мощности - на напряжение 380 В и трехфазный ток.
  •  Доступ к двигателю и рабочему колесу осуществляется через съемную крышку

Назначение и условия эксплуатации

  • Вентиляторы применяются в системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарнотехнических воздухообменных целей. Возможность применения вентиляторов в конкретных условиях определяется проектной организацией заказчика.
  • Вентиляторы предназначены для перемещения невзрывоопасных газовоздушных смесей с температурой не выше 40 °С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха.
  • Допустимое содержание пыли и других твердых примесей в перемещаемых средах – не более 100 мг/м3. Наличие липких, волокнистых и абразивных веществ не допускается.
  • Вентиляторы предназначены для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2й категории размещения по ГОСТ 1515090. Температура окружающей среды от – 40 °С до + 40 °С (+ 45 °С для тропического исполнения).

Исполнение корпуса:

  • исполнение 01 - металлический окрашенный корпус
  • исполнение 02- металлический окрашенный корпус со встроенной системой шумопоглощения и теплоизоляции.

Вентиляторы с установочной мощностью менее 0.55 кВт могут комплектоваться двигателями как на напряжение 220В и однофазный ток, так и на напряжение 380 В и трехфазный ток, а большей мощности – на напряжение 380 В и трехфазный ток.

Если вы хотите приобрести данный товар, пожалуйста, оставьте свой запрос. Мы свяжемся с вами для обсуждения деталей.

Наимено-вание№кВтоб/минИспол. колесаПроизводит-ельностьПолное давление,МатериалДвигательРазмер возд-а, ммЧисло полюсов элек-ляМасса, кг
м3/ч отм3/ч доПа, отПа, до
УНИВЕНТ-Е 1,6 0,06 2500 1 200 500 50 240 углеродистая сталь АИС56А2 400 х 200 2 10
УНИВЕНТ-Е 1,6 0,09 3000 1 200 600 50 170 углеродистая сталь ДАК92 400 х 200 2 10
УНИВЕНТ-Е 2 0,25 3000 1 500 1500 50 400 углеродистая сталь АИР56В2 500 х 300 2 20
УНИВЕНТ-Е 2,5 0,18 1500 1 900 1450 50 600 углеродистая сталь АИР71А2 600 х 350 2 29
УНИВЕНТ-Е 2,5 0,18 1500 2 800 1100 50 600 углеродистая сталь АИР63В2 600 х 350 2 29
УНИВЕНТ-Е 2,5 0,55 3000 1 500 2300 30 145 углеродистая сталь АИР56В4 600 х 350 4 29
УНИВЕНТ-Е 2,5 0,75 3000 2 400 3000 30 150 углеродистая сталь АИР56В4 600 х 350 4 29
УНИВЕНТ-Е 3,2 0,25 1500 1 2000 2300 100 960 углеродистая сталь АИР80В2 700 х 400 2 40
УНИВЕНТ-Е 3,2 0,37 1500 2 1500 2800 100 960 углеродистая сталь АИР80А2 700 х 400 2 40
УНИВЕНТ-Е 3,2 1,5 3000 3 1000 4500 100 960 углеродистая сталь АИР80А2 700 х 400 2 40
УНИВЕНТ-Е 3,2 1,5 3000 1 900 3300 50 230 углеродистая сталь АИР63В4 700 х 400 4 40
УНИВЕНТ-Е 3,2 2,2 3000 2 700 5800 50 230 углеродистая сталь АИР63А4 700 х 400 4 40
УНИВЕНТ-Е 4 0,37 1000 1 2000 3900 50 380 углеродистая сталь АИР80А4 800 х 500 4 52
УНИВЕНТ-Е 4 0,37 1000 2 1500 3100 50 380 углеродистая сталь АИР80А4 800 х 500 4 52
УНИВЕНТ-Е 4 0,37 1000 3 1100 2300 50 380 углеродистая сталь АИР71А4 800 х 500 4 52
УНИВЕНТ-Е 4 0,55 1500 1 1300 3500 30 160 углеродистая сталь АИР71А6 800 х 500 6 52
УНИВЕНТ-Е 4 1,1 1500 2 1000 6100 30 170 углеродистая сталь АИР71А6 800 х 500 6 52
УНИВЕНТ-Е 4 1,1 1500 3 800 4800 30 160 углеродистая сталь АИР71А6 800 х 500 6 52

2014-10-22 11-16-24 Скриншот экрана

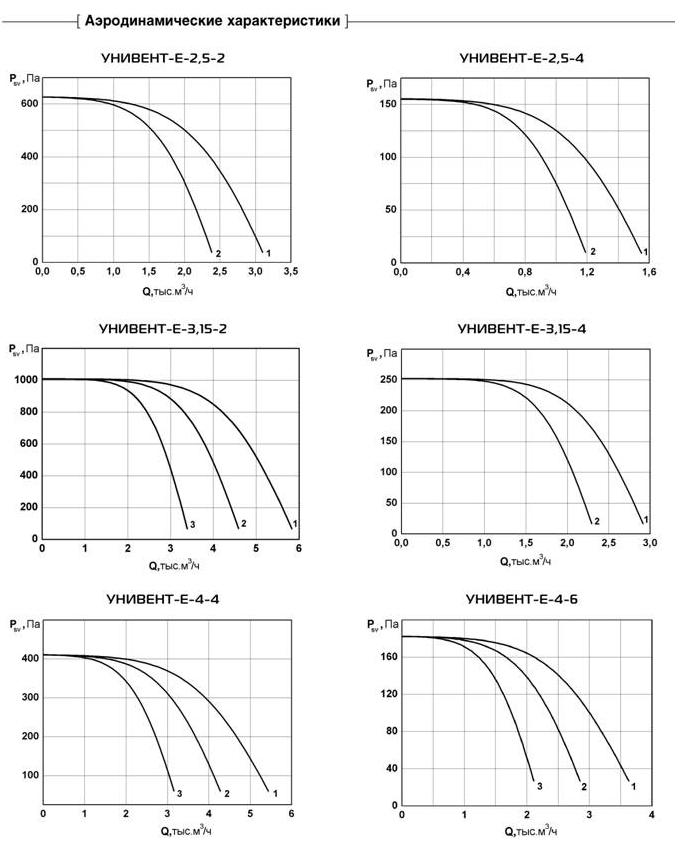

2014-10-22 11-17-41 Скриншот экрана
