Центробежные многоступенчатые вертикальные насосы Boosta

Насосы центробежные многоступенчатые вертикальные типа Boosta предназначены для перекачивания чистой воды без содержания абразивных включений, твёрдых частиц и волокнистых примесей, умеренно-агрессивных жидкостей, деминерализованной воды, смеси воды с гликолем и прочих жидкостных сред с температурой от -30°С до + 120°С, сходных по физико-химическим свойствам и степени воздействия на конструктивные элементы насосов из хромоникелевой нержавеющей стали.

Основное применение насосов Boosta – автоматизированные установки повышения давления, предназначенные для автоматического повышения и поддержания давления в системах водоснабжения.

КОНСТРУКЦИЯ

Насос центробежный, многоступенчатый, вертикальный, имеющей фланцевое соединение с приводом, которым является стандартный асинхронный двигатель, соответствующий нормам CENELEC.

Все металлические части, контактирующие с перекачиваемой жидкостью, изготовлены из нержавеющей стали 08Х18Н10 или 08Х17Н13М2 в зависимости от исполнения насоса.

Насосы Boosta не предназначены для перекачивания взрывоопасных жидкостей.

ПРИМЕНЕНИЕ

  • Промышленное, муниципальное и сельское водоснабжение
  • Системы ирригации и полива в сельском хозяйстве
  • Водоочистные сооружения
  • Подача питательной воды в бойлеры
  • Системы пожаротушения
  • Установки повышения давления (повысительные станции)

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

  • Всасывающий и напорные патрубки обладают одинаковым диаметром, расположены "в линию".
  • Корпусные детали и рабочие колёса выполнены из хромоникелевой нержавеющей стали.
  • Низкие осевые нагрузки позволяют использовать стандартные серийные линейки общепромышленных электродвигателей.
  • Насос оснащен торцовым уплотнением вала, не требующим технического обслуживания и допускающим замену уплотнения без демонтажа приводного электродвигателя.

Продукция завода ОАО "Ливгидромаш"

Если вы хотите приобрести данный товар, пожалуйста, оставьте свой запрос. Мы свяжемся с вами для обсуждения деталей.
Марка насосаПодача в точке максимального КПД, м³/чНапор (диапазон), мМощность двигателя (диапазон), кВтЧастота вращения, об/мин
Boosta 25-1 1.7 6,0÷224,9 0,37÷2,2 2900
Boosta 25-3 3.0 6,5÷245,3 0,37÷3 2900
Boosta 32-5 5.5 5,7÷241,0 0,37÷5,5 2900
Boosta 40-10 10.5 4,3÷241,0 0,75÷11 2900
Boosta 50-15 16.5 5,1÷237,3 1,1÷15 2900
Boosta 50-22 20.5 3,4÷252,8 1,1÷15 2900
Boosta 65-33 31 6,7÷294,9 2,2÷30 2900
Boosta 80-46 43 4,6÷316,2 3÷45 2900
Boosta 100-66 72 8,3÷224,6 4÷45 2900
Boosta 100-92 90 7,9÷192,4 5,5÷45 2900
Boosta 125-125 120 6,2÷174,4 7,5÷55 2900

Для насосов Boosta 25-1, 25-3, 32-5, 40-10, 50-15, 50-22 :

Например:    Boosta 32 - 5 10 - F - 011 - M - Е Q1 B E , где :

  • Boosta - торговое наименование
  • 32 – номинальный (условный) диаметр патрубка (DN);
  • 5 - номинальная подача (м3/ч);
  • 10– количество рабочих колёс;
  • F – исполнение (материал, номинальное (условное) давление и тип присоединения):
    F = сталь 08Х18Н10, круглые фланцы (PN 25)
    T = сталь 08Х18Н10, овальные фланцы (PN 16)
    R = сталь 08Х18Н10, напорный патрубок расположен над всасывающим,     круглые фланцы (PN 25)
    N = сталь 08Х17Н13М2, круглые фланцы (PN 25)
    V = сталь 08Х17Н13М2, муфтовое соединение типа Victaulic (PN 25)
    P = сталь 08Х17Н13М2, муфтовое соединение типа Victaulic (PN 40)
    C = сталь 08Х17Н13М2, муфтовое соединение типа Clamp DIN 32676 (PN25)
    K = сталь 08Х17Н13М2, резьбовые муфты по DIN 11851 (PN25);
  • 011 - комплектация двигателем :
    011 = номинальная мощность комплектуемого двигателя (кВт х 10);
  • M - напряжение сети питания :
    Пусто = трёхфазная (380 В) – стандартное исполнение
    М = однофазная (220 В) ;
  • E – Материал эластомеров (уплотнительных колец) насоса :
    E = EPDM (этиленпропилендиеновый каучук)
    V = FPM (фторкаучук)
    T = PTFE (политетрафторэтилен) ;
  • Q1 - материал подвижного кольца торцового уплотнения:
    Q1= карбид кремния ;
  • B - материал неподвижного кольца торцового уплотнения :
    Q1= карбид кремния
    B = углеграфит, пропитанный синтетической смолой
    С = специальный графит, пропитанный синтетической смолой ;
  • E - материал эластомеров (уплотнительных колец) торцового уплотнения :
    E = EPDM (этиленпропилендиеновый каучук)
    V = FPM (фторкаучук)
    T = PTFE (политетрафторэтилен) ;

Для насосов Boosta 65-33, 80-46, 100-66, 100-92, 125-125 :

Например:    Boosta 125 - 125 8/2А - G - 550 - M - Е Q1 B E , где :

  • Boosta - торговое наименование
  • 125– номинальный (условный) диаметр патрубка (DN);
  • 125 - номинальная подача (м3/ч);
  • 8/2А– количество рабочих колёс :
    8/2А = 8 рабочих колёс, из которых 2 уменьшенных - А;
  • G – Исполнение (материал, номинальное (условное) давление и тип присоединения) :
    G = сталь 08Х18Н10/чугун, круглые фланцы
    N = сталь 08Х17Н13М2, круглые фланцы
    P = сталь 08Х17Н13М2, круглые фланцы (PN 40) ;
  • 550 - комплектация двигателем :
    55= номинальная мощность комплектуемого двигателя (кВт х 10);
  • M - напряжение сети питания :
    Пусто = трёхфазная (380 В) – стандартное исполнение
    М = однофазная (220 В) ;
  • E – Материал эластомеров (уплотнительных колец) насоса :
    E = EPDM (этиленпропилендиеновый каучук)
    V = FPM (фторкаучук)
    T = PTFE (политетрафторэтилен) ;
  • Q1 - материал подвижного кольца торцового уплотнения:
    Q1= карбид кремния ;
  • B - материал неподвижного кольца торцового уплотнения :
    Q1= карбид кремния
    B = углеграфит, пропитанный синтетической смолой
    С = специальный графит, пропитанный синтетической смолой ;
  • E - материал эластомеров (уплотнительных колец) торцового уплотнения :
    E = EPDM (этиленпропилендиеновый каучук)
    V = FPM (фторкаучук)
    T = PTFE (политетрафторэтилен) ;

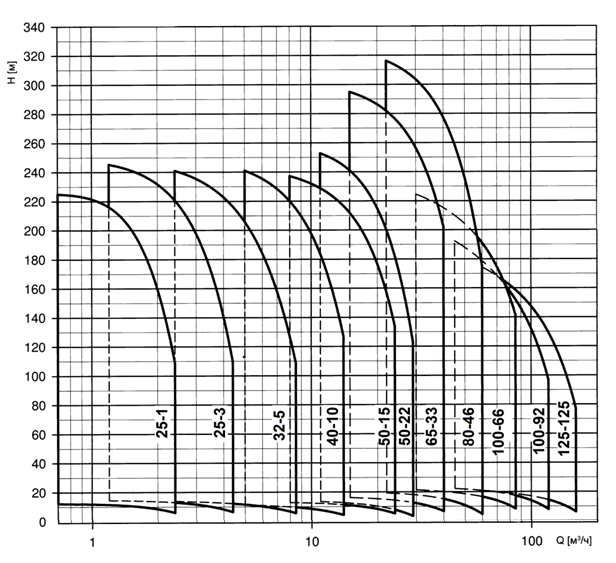

График насоса boosta
