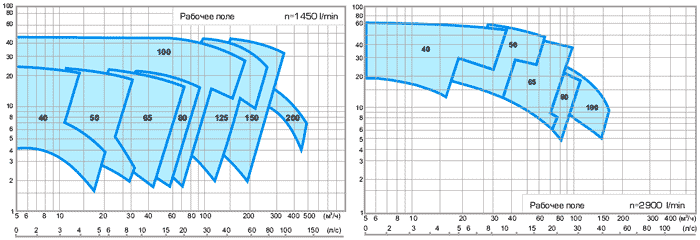

Подача, м3/ч | Напор, м | Подача, м3/ч | Напор, м | ||
---|---|---|---|---|---|
ЦМЛ 50 / 122 -1,5/2 | 11 | 16 | ЦМЛ 125 / 220 -37/2 | 138 | 60 |
ЦМЛ 50 / 130 -1,5/2 | 12,5 | 20 | ЦМЛ 125 / 245 -45/2 | 150 | 70 |
ЦМЛ 50 / 145 - 2,2/2 | 11 | 28 | ЦМЛ 125 / 257 -55/2 | 160 | 80 |
ЦМЛ 50 / 158 - 3/2 | 12,5 | 32 | ЦМЛ 150 / 225 -45/2 | 173 | 60 |
ЦМЛ 50 / 175 - 3/2 | 10 | 36 | ЦМЛ 150 / 239 -55/2 | 187 | 70 |
ЦМЛ 50 / 184 - 4/2 | 11 | 44 | ЦМЛ 150 / 254 -75/2 | 200 | 80 |
ЦМЛ 50 / 196 -5,5/2 | 12,5 | 50 | ЦМЛ 150 / 236 -11/4 | 167 | 14 |
ЦМЛ 50 / 202 -5,5/2 | 10 | 52 | ЦМЛ 150 / 248 -15/4 | 184 | 17 |
ЦМЛ 50 / 217 - 7,5/2 | 10 | 60 | ЦМЛ 150 / 260 -18,5/4 | 200 | 20 |
ЦМЛ 50 / 240 - 7,5/2 | 11 | 70 | ЦМЛ 150 / 292 -18,5/4 | 173 | 24 |
ЦМЛ 50 / 247 - 11/2 | 12,5 | 80 | ЦМЛ 150 / 304 -22/4 | 187 | 28 |
ЦМЛ 65 / 100 -1,1/2 | 22 | 10 | ЦМЛ 150 / 325 -30/4 | 200 | 32 |
ЦМЛ 65 / 115 -1,5/2 | 25 | 12,5 | ЦМЛ 150 / 310 -22/4 | 160 | 30 |
ЦМЛ 65 / 121 -2,2/2 | 22 | 16 | ЦМЛ 150 / 349 -30/4 | 174 | 38 |
ЦМЛ 65 / 130 - 3/2 | 25 | 20 | ЦМЛ 150 / 375 -37/4 | 187 | 44 |
ЦМЛ 65 / 142 - 3/2 | 21 | 24 | ЦМЛ 150 / 395 -45/4 | 200 | 50 |
ЦМЛ 65 / 154 - 4/2 | 23 | 28 | ЦМЛ 200 / 242 -18,5/4 | 358 | 10 |
ЦМЛ 65 / 164 - 4/2 | 25 | 32 | ЦМЛ 200 / 260 -22/4 | 400 | 12,5 |
ЦМЛ 65 / 171 -5,5/2 | 21 | 38 | ЦМЛ 200 / 234 -18,5/4 | 322 | 13 |
ЦМЛ 65 / 182 -7,5/2 | 23 | 44 | ЦМЛ 200 / 262 -22/4 | 358 | 16 |
ЦМЛ 65 / 191 -7,5/2 | 25 | 50 | ЦМЛ 200 / 290 -30/4 | 400 | 20 |
ЦМЛ 65 / 217 -11/2 | 21 | 60 | ЦМЛ 200 / 300 -37/4 | 346 | 24 |
ЦМЛ 65 / 230 -11/2 | 23 | 70 | ЦМЛ 200 / 320 -45/4 | 374 | 28 |
ЦМЛ 65 / 242 -15/2 | 25 | 80 | ЦМЛ 200 / 338 -55/4 | 400 | 32 |
ЦМЛ 65 / 255 -15/2 | 20 | 85 | ЦМЛ 200 / 333 -45/4 | 320 | 32 |
ЦМЛ 65 / 267 -18,5/2 | 22 | 101 | ЦМЛ 200 / 362 -55/4 | 346 | 38 |
ЦМЛ 65 / 280 -22/2 | 23 | 113 | ЦМЛ 200 / 380 -75/4 | 374 | 44 |
ЦМЛ 65 / 290 -30/2 | 25 | 125 | ЦМЛ 200 / 405 -90/4 | 400 | 50 |
ЦМЛ 80 / 128 - 4/2 | 45 | 16 | ЦМЛ 250 / 332 - 75/4 | 590 | 28 |
ЦМЛ 80 / 136 -5,5/2 | 50 | 20 | ЦМЛ 250 / 350 - 90/4 | 630 | 32 |
ЦМЛ 80 / 150 -5,5/2 | 43 | 24 | ЦМЛ 250 / 365 -110/4 | 630 | 35 |
ЦМЛ 80 / 157 -7,5/2 | 46 | 28 | ЦМЛ 250 / 373 -110/4 | 560 | 40 |
ЦМЛ 80 / 164 -7,5/2 | 50 | 32 | ЦМЛ 250 / 395 -110/4 | 600 | 45 |
ЦМЛ 80 / 187 -7,5/2 | 43 | 38 | ЦМЛ 250 / 419 -132/4 | 630 | 50 |
ЦМЛ 80 / 200 -11/2 | 46 | 44 | ЦМЛ 300 / 371 -132/4 | 965 | 32 |
ЦМЛ 80 / 209 -15/2 | 50 | 50 | ЦМЛ 300 / 420 -160/4 | 1080 | 40 |
ЦМЛ 80 / 221 -15/2 | 43 | 60 | ЦМЛ 300 / 375 -132/4 | 890 | 35 |
ЦМЛ 80 / 236 -18,5/2 | 46 | 70 | ЦМЛ 300 / 392 -160/4 | 890 | 40 |
ЦМЛ 80 / 250 -22/2 | 50 | 80 | ЦМЛ 300 / 414 -200/4 | 950 | 45 |
ЦМЛ 80 / 252 -22/2 | 41 | 85 | ЦМЛ 300 / 434 -200/4 | 1000 | 50 |
ЦМЛ 80 / 286 -30/2 | 46 | 100 | ЦМЛ 300 / 340 -37/6 | 600 | 12,5 |
ЦМЛ 80 / 315 -37/2 | 50 | 125 | ЦМЛ 300 / 365 -45/6 | 607 | 15 |
ЦМЛ 100 / 138 -7,5/2 | 89 | 16 | ЦМЛ 300 / 395 -55/6 | 720 | 18 |
ЦМЛ 100 / 145 -11/2 | 100 | 20 | ЦМЛ 300 / 400 -55/6 | 623 | 21 |
ЦМЛ 100 / 146 -11/2 | 86 | 24 | ЦМЛ 300 / 420 -75/6 | 666 | 24 |
ЦМЛ 100 / 157 -11/2 | 93 | 28 | ЦМЛ 300 / 444 -75/6 | 720 | 28 |
ЦМЛ 100 / 168 -15/2 | 100 | 32 | ЦМЛ 300 / 508 -90/6 | 614 | 32 |
ЦМЛ 100 / 186 -15/2 | 87 | 38 | ЦМЛ 300 / 545 -110/6 | 666 | 38 |
ЦМЛ 100 / 198 -18,5/2 | 93 | 44 | ЦМЛ 300 / 580 -132/6 | 720 | 44 |
ЦМЛ 100 / 208 -22/2 | 100 | 50 | |||
ЦМЛ 100 / 223 -30/2 | 87 | 60 | |||
ЦМЛ 100 / 239 -30/2 | 93 | 70 | |||
ЦМЛ 100 / 250 -37/2 | 100 | 80 | |||
ЦМЛ 100 / 252 -37/2 | 82 | 85 | |||
ЦМЛ 100 / 274 -45/2 | 90 | 101 | |||
ЦМЛ 100 / 289 -55/2 | 95 | 113 | |||
ЦМЛ 100 / 302 -75/2 | 100 | 125 | |||
ЦМЛ 125 / 148 -11/2 | 143 | 16 | |||
ЦМЛ 125 / 156 -15/2 | 160 | 20 | |||
ЦМЛ 125 / 158 -15/2 | 138 | 24 | |||
ЦМЛ 125 / 167 -18,5/2 | 150 | 28 | |||
ЦМЛ 125 / 174 -22/2 | 160 | 32 | |||
ЦМЛ 125 / 180 -22/2 | 138 | 37 | |||
ЦМЛ 125 / 195 -30/2 | 150 | 44 | |||
ЦМЛ 125 / 205 -37/2 | 160 | 50 |
Условное обозначение насоса:
Центробежный моноблочный ЦМЛ 50/200 - 1,1/ 4
ЦМЛ - линейный фланцевый насос, монтирующийся на одной линии с трубопроводом.
50 - Номинальный диаметр трубного соединения
200 - Номинальный диаметр рабочего колеса
1,1 - Номинальная мощность эл. двигателя
4 - 4х полюсный эл. двигатель
Общий вид насоса ЦМЛ.
1 - крышка вентилятора.
2 - электродвигатель.
3 - проставка.
4 - прокладка.
5 - корпус спиральный.
6 - кран Маевского.
7 - торцовое уплотнение.
8 - вывод на датчик давления с резьбовой пробкой.
9 - рабочее колесо.
10 - шайба.
11 - гайка.
12 - болт.
13 - вал.
14 - отбойник (манжета).
15 - крышка (кольцо стопорное).
16 - масленка.
17 - рым-болт.
ЦМЛ представляет собой одноступенчатый циркуляционный центробежный односкоростной насос низкого давления, компактного исполнения. Корпус насоса поз. 5 - спиралевидный, выполняется из серого чугуна марки СЧ20. Inline - исполнения (входной и выходной патрубки с одинаковыми фланцами и расположены на одной линии). Соединение корпуса с электродвигателем - фланцевое через проставку поз. 3 выполненную из материала СЧ 20. Рабочее колесо поз. 9 закрытого типа и выполняется из синтетического материала.
Начиная с номинального размера 0 180 мм и у ЦМЛ 100(125)/160 рабочее колесо выполняется из серого чугуна марки СЧ 20. Ротор электродвигателя поз. 13 является одновременно валом насоса на котором устанавливается рабочее колесо и скользящее торцовое уплотнение (СТУ) поз. 7. СТУ - самостоятельное, серийно поставляемое необслуживаемое изделие.
Электронасос состоит из центробежного насоса и специального двигателя с удлиненным концом вала, на фланцевом щите которого жестко крепятся корпусные детали. Направление вращения ротора - по часовой стрелке, если смотреть со стороны двигателя. Проточная часть состоит из корпуса насоса, прикрепленного к фланцу проставки, и рабочего колеса, насаженного на удлиненный конец вала двигателя. Уплотнение вала - необслуживаемое одинарное торцовое уплотнение.
