Технические характеристики:
- Температура воды: до 40°С
- PH: 6.5 – 8.5
- Электропитание:
- одна фаза 220В ± 10%, 50Гц
- три фазы 380В ± 10%, 50Гц
- Класс изоляции: F
- Класс защиты: IP68
- Длина кабеля: 8 м
- Макс. глубина погружения: 10 м
| Модель (50Hz) | Выпуск | Мощность двигателя | Номинальная сила тока (A) | Номинальный расход | Ном. напор | Макс. расход | Макс. напор | Свободный проход | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | кВт | л.с. | 1- | 3~ | м3/ч | м3/мин | м | м3/ч | м3/мин | м | мм | |
| 50PS(M)0.4(F) | 50 | 0.4 | 0.55 | 3.0 | 1.3 | 7 | 0.12 | 8 | 12.6 | 0.21 | 12 | 6 |
| 50PS(M)0.75(F) | 50 | 0.75 | 1 | 5.0 | 2.0 | 10 | 0.17 | 11 | 16 | 0.27 | 18 | 6 |
| 80PS(M)0.75(F) | 50 | 0.75 | 1 | 5.0 | 2.0 | 12 | 0.20 | 10 | 18 | 0.3 | 17 | 6 |
• PS: Три фазы; PSM: Одна фаза; PSM…F: Одна фаза с поплавковым выключателем
| Номер | Название детали | Материал |
|---|---|---|
| 01 | Шланговая муфта | Чугун |
| 02 | Ручка | Резина и сталь |
| 05 | Верхняя часть корпуса | Литье алюминия под давлением |
| 06 | Корпус верхн. подшипника | Чугун |
| 10 | Корпус уплотнения | Чугун |
| 11 | Корпус двигателя | Литье алюминия под давлением |
| 13 | Корпус насоса | Чугун |
| 14a | Рабочее колесо | Вязкий чугун |
| 14b | Агитатор | Нержавеющая сталь |
| 21a | Защита от песка | NBR (нитриловый каучук) |
| 21b | Подъемник масла | ПЭНП |
| 22 | Основание | Полиуретан |

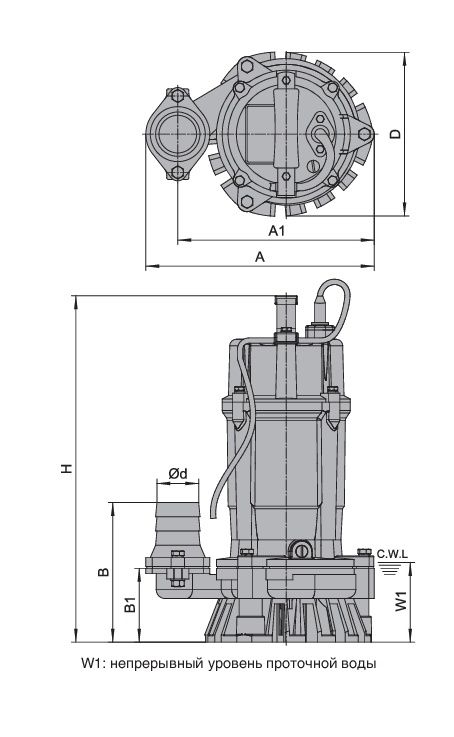

| Модель | D | A | A1 | B | B1 | D | H | W1 | N.W | G.W | Размер упаковки |
|---|---|---|---|---|---|---|---|---|---|---|---|
| (50Hz) | мм | мм | мм | мм | мм | мм | мм | мм | кг | кг | мм |
| 50PS(M)0.4(F) | 50 | 237 | 201 | 157 | 84 | 185 | 365 | 85 | 13.5 | 14.5 | 405 x 255 x 255 |
| 50PS(M)0.75(F) | 50 | 257 | 221 | 157 | 84 | 185 | 390 | 85 | 16.5 | 17.5 | 445 x 265 x 255 |
| 80PS(M)0.75(F) | 80 | 284 | 234 | 215 | 109 | 185 | 390 | 85 | 18 | 19 | 445 x 295 x 255 |
