Насосы погружные дренажные автоматические TBZE SOLIDPUMP

Полуоткрытое рабочее колесо из высокохромистого сплава в комбинации с пластиной износа (ковкий чугун) также обеспечивают отличную износостойкость. Эффективное охлаждение двигателя обеспечивается выпускным каналом конструктивно являющимся частью корпуса двигателя. Экономия места за счет верхнего выпуска.

Насос TBZE SOLIDPUMP работает в автоматическом режиме с помощью встроенной электродной интеллектуальной системы управления, что позволяет экономить электроэнергию.

Основные преимущества:

– Защита от противофазы, гарантирует правильное направление вращения рабочего колеса;
– Защита от обрыва фазы или заклинивания рабочего колеса, что предотвращает случайные повреждения;
– Автоматическая остановка насоса в случае перегрузки, отклонения напряжения от требуемого значения и повторное включение через 5 минут;
– Остановка насоса при повышении температуры с автоматическим включением после остывания насоса до нормативной температуры;
– Регулировка высоты установки сенсорного датчика для установки разных режимов включения и выключения насоса;
– Насос отключается в течение 60 секунд после прекращения контакта датчика с водой; через 180 секунд после отключения, при условии возрастания уровня воды и ее контакта с датчиком, насос включается снова;
– Быстрая оценка работы насоса и истории неполадок.

Технические характеристики:

  • Производительность до 105 м3/ч
  • Напор до 38 метров
  • Мощность от 1.5 кВт до 5.5 кВт
  • Электропитание: три фазы 400В ± 10%, 50Гц
  • Класс изоляции: F
  • Класс защиты: IP68
  • Длина кабеля: 8 м
  • Температура воды: до 40°С
  • Макс. глубина погружения: 25 м

Применение

  • Строительство зданий и сооружений
  • Карьеры, приямки, открытые водоемы
  • Очистные сооружения
  • Водоотлив

Специальное исполнение по запросу

  • Другое напряжение
  • Другая длина кабеля

Модель (50HZ)

Выпуск

Мощность двигателя

Номинальная сила тока

Номинальный расход

Ном. напор

Макс. расход

Макс. напор

Свободный проход



мм

кВт

л.с.

A

м3 /ч

м3 /мин

м

м3 /ч

м3 /мин

м

мм

50TBZE1.5 50 1.5 2 3.5 15 0.25 15 27 0.45 22 8.5
80TBZE1.5 80 1.5 2 3.5 30 0.50 8 40 0.67 14.5 8.5
50TBZE2.2 50 2.2 3 5.0 18 0.30 20 33 0.55 26 8.5
80TBZE2.2 80 2.2 3 5.0 36 0.60 11 55 0.92 19 8.5
50TBZE3.7 50 3.7 5 7.7 12 0.20 30 33 0.55 34 8.5

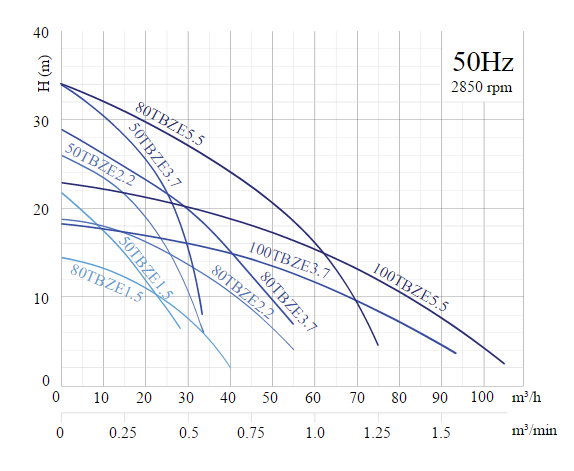

2019-05-16_22-08-14

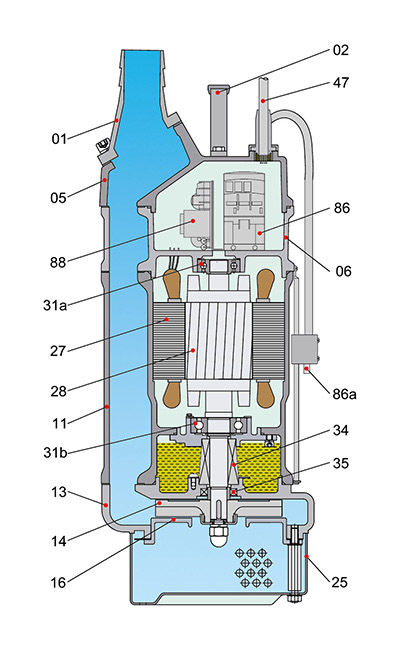

TBZE_scheme-01

НомерНазвание деталиМатериал

01

Напорный патрубок

Чугун

02

Ручка

Резина и сталь

05

Верхняя часть корпуса

Чугун

06

Верхняя опора

Чугун

11

Корпус двигателя

Чугун

13

Корпус насоса

Чугун

14

Рабочее колесо

Высокохромистый сплав

16

Всасывающая пластина

Ковкий чугун

25

Сетка

Сталь

27

Статор

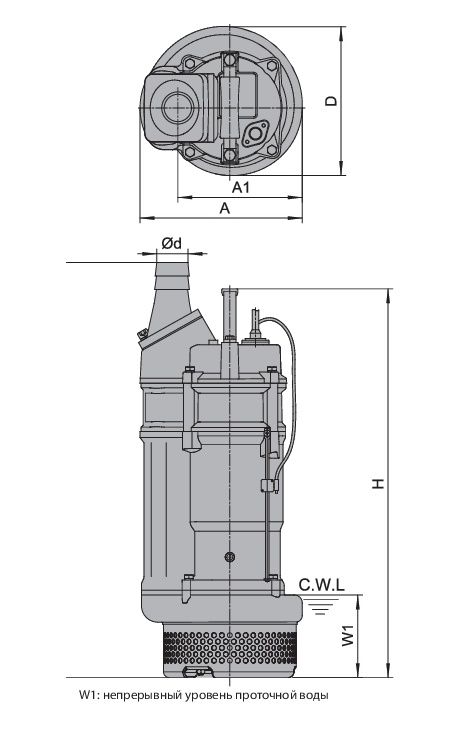

TBZE_scheme_grey_rus-001

Модель
(50HZ)
d
A
A1
В
D
H

W1

N.W
G.W
Размер упаковки



мм

мм

мм

мм

мм

мм

мм

кг

кг

мм

50TBZE1.5 50 235 190 613 216 582 120 41 45 680x265x265
80TBZE1.5 80 235 190 620 216 582 120 41 45 680x265x265
50TBZE2.2 50 235 190 613 216 582 120 44 48 680x265x265
80TBZE2.2 80 235 190 620 216 582 120 44 48 680x265x265
50TBZE3.7 50 283 223 703 252 707 150 71 76 770x320x295
80TBZE3.7 80 283 223 703 252 707 150 71 76 770x320x295
100TBZE3.7 100 283 223 728 252 707 150 72 77 770x320x295
80TBZE5.5 80 283 223 755 252 668 150 85.5 92.5 840x350x370
100TBZE5.5 100 283 223 780 252 668 150 86.5 93.5 840x350x370
