Насосы погружные дренажные для строительства TBZ SOLIDPUMP

Полуоткрытое рабочее колесо из высокохромистого сплава в комбинации с пластиной износа (ковкий чугун) также обеспечивают отличную износостойкость. Эффективное охлаждение двигателя обеспечивается выпускным каналом конструктивно являющимся частью корпуса двигателя. Экономия места за счет верхнего выпуска.

Выпускной патрубок от 50 мм до 150 мм, двигатель от 1,5 кВт до 15 кВт.
Герметически уплотненный двигатель оборудован встроенной термозащитой (ниже 15 кВт).

Применение

  • Строительство зданий и сооружений;
  • Карьеры, приямки, открытые водоемы;
  • Очистные сооружения;
  • Водоотлив.

Специальное исполнение по запросу

  • Другое напряжение;
  • Другая длина кабеля.

Технические характеристики:

  • Производительность до 160 м3/ч
  • Напор до 57 метров
  • Мощность от 1,5 кВт до 15 кВт
  • Электропитание: три фазы 400В ± 10%, 50Гц
  • Класс изоляции: F
  • Класс защиты: IP68
  • Длина кабеля: 8 м
  • Температура воды: до 40°С
  • Макс. глубина погружения: 25 м

Модель (50HZ) Выпуск Мощность двигателя Номинальная сила тока Номинальный расход Ном. напор Макс. расход Макс. напор Свободный проход
  мм кВт л.с. A м3 /час м3 /час м м3 /час м3 /час м мм
50TBZ1.5 50 1.5 2 3.5 15 0.25 15 27 0.45 22 8.5
80TBZ1.5 80 1.5 2 3.5 30 0.50 8 40 0.67 14.5 8.5
50TBZ2.2 50 2.2 3 5.0 18 0.30 20 33 0.55 26 8.5
80TBZ2.2 80 2.2 3 5.0 36 0.60 11 55 0.92 19 8.5
50TBZ3.7 50 3.7 5 7.7 12 0.20 30 33 0.55 34 8.5
80TBZ3.7 80 3.7 5 7.7 30 0.50 20 55 0.92 29 8.5
100TBZ3.7 100 3.7 5 7.7 60 1.0 11.5 90 1.50 18.5 8.5
80TBZ5.5 80 5.5 7.5 11.4 36 0.60 25 75 1.25 34 8.5
100TBZ5.5 100 5.5 7.5 11.4 60 1.0 16 105 1.75 23 8.5
100TBZ7.5 100 7.5 10 15 48 0.80 30 84 1.40 40 11.5
150TBZ7.5 150 7.5 10 15 90 1.60 15 124.8 2.08 31 19.5
100TBZ11 100 11 15 22 60 1.0 35 84 1.40 48.5 11.5
150TBZ11 150 11 15 22 102 1.70 22 147 2.45 32 19.5
100TBZ15 100 15 20 29.5 60 1.0 42 84 1.40 56 11.5
150TBZ15 150 15 20 29.5 102 1.70 30 156 2.60 40 19.5

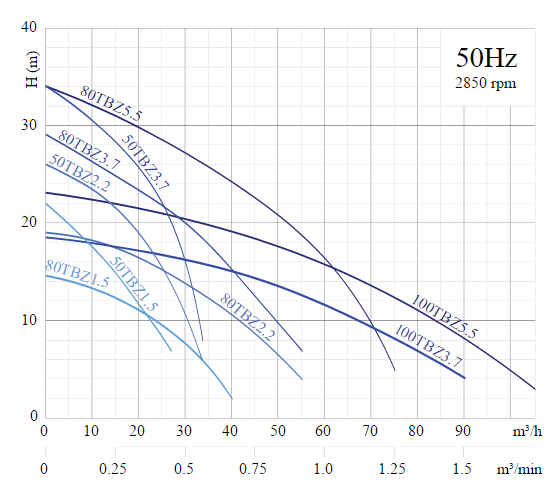

2019-05-16_21-49-32

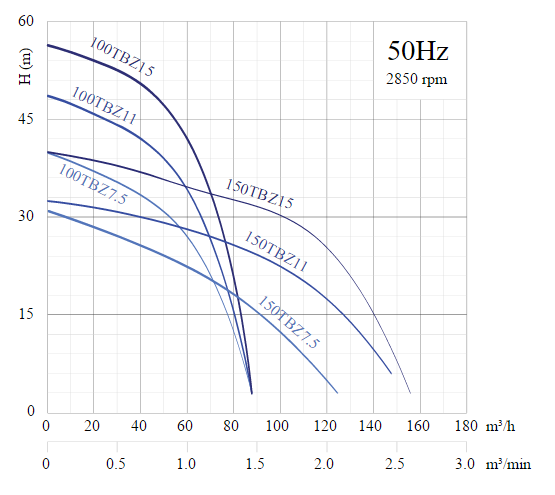

2019-05-16_21-49-42

Модель
(50HZ)
d
A
A1
В
D
H

W1

N.W
G.W
Размер упаковки



мм

мм

мм

мм

мм

мм

мм

кг

кг

мм

50TBZ1.5

50

235

173

535

216

505

120

36

40

610x265x265

80TBZ1.5

80

235

173

535

216

505

120

36

40

610x265x265

50TBZ2.2

50

235

173

535

216

505

120

39

43

610x265x265

80TBZ2.2

80

235

173

535

216

505

120

39

43

610x265x265

50TBZ3.7

50

283

208

628

252

629

150

63

68

710x320x295

80TBZ3.7

80

283

208

628

252

629

150

63

68

710x320x295

100TBZ3.7

100

283

208

642

252

629

150

63

68

710x320x295

80TBZ5.5

80

283

208

671

252

590

150

77

84

750x350x360

100TBZ5.5

100

283

208

686

252

590

150

77

84

750x350x360

100TBZ7.5

100

330

240

764

314

676

190

106

116

835x365x385

150TBZ7.5

150

330

240

790

314

676

190

108

119

865x365x385

100TBZ11

100

373

255

807

350

695

190

136

148

885x415x435

150TBZ11

150

373

255

807

350

695

190

139

150

885x415x435

100TBZ15

100

373

255

842

350

755

190

144

158

935x415x435

150TBZ15

150

373

255

842

350

755

190

146

160

935x415x435
