Насосы погружные с агитатором TBD SOLIDPUMP

Насос TBD SOLIDPUMP предназначен для перекачки бентонита, глинистых суспензий, воды с содержанием песчанистого ила при строительстве зданий и сооружений, а также устройстве фундаментов.

Применение

  • Строительство зданий и сооружений
  • Карьеры, шламонакопители, отстойники
  • Очистные сооружения
  • Водоотлив

Специальное исполнение по запросу

  • Другое напряжение
  • Другая длина кабеля

Технические характеристики:

  • Производительность до 90 м3/ч
  • Напор до 30 метров
  • Мощность от 1,5 кВт до 3,7 кВт
  • Электропитание: три фазы 400В ± 10%, 50Гц
  • Класс изоляции: F
  • Класс защиты: IP68
  • Длина кабеля: 8 м
  • Температура воды: до 40°С
  • Макс. глубина погружения: 25 м

Модель (50HZ) Выпуск Мощность двигателя Номинальная сила тока Номинальный расход Номинальный напор Максимальный расход Максимальный напор Свободный проход
  мм кВт л.с. A м3 /час м3 /мин м м3 /час м3 /мин м мм
50TBD1.5 50 1.5 2 3.5 15 0.25 15 30 0.50 20 10
50TBD2.2 50 2.2 3 5.0 18 0.3 19 30 0.50 25 10
80TBD3.7 80 3.7 5 7.7 30 0.5 20 60 1.0 30 10
100TBD3.7 100 3.7 5 7.7 60 1.0 11 90 1.50 18 10

2019-05-17_00-12-51

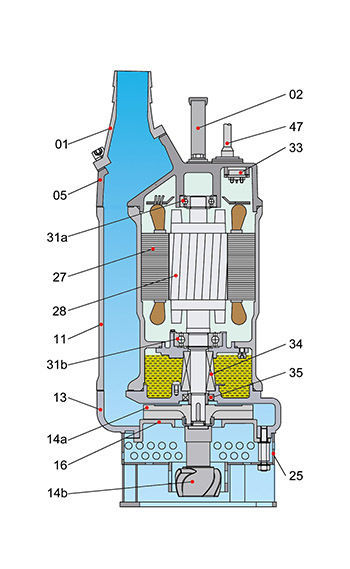

TBD_scheme-01

НомерНазвание деталиМатериал
01 Напорный патрубок Чугун
02 Ручка Резина и сталь
05 Верхняя часть корпуса Чугун
11 Корпус двигателя Чугун
13 Корпус насоса Чугун
14a Рабочее колесо Высокохромистый сплав
14b Агитатор Высокохромистый сплав
16 Всасывающая пластина Ковкий чугун
25 Сетка Сталь

TBD_scheme_grey_rus-001

Модель
(50HZ)
d
A
A1
В
D
H

W1

N.W
G.W
Размер упаковки



мм

мм

мм

мм

мм

мм

мм

кг

кг

мм

50TBD1.5 50 235 173 557 216 522 135 37 41 610x265x265
50TBD2.2 50 235 173 557 216 522 135 40 44 610x265x265
80TBD3.7 80 283 208 636 252 642 165 64 69 710x320x295
100TBD3.7 100 283 208 661 252 642 165 65 70 710x320x295
