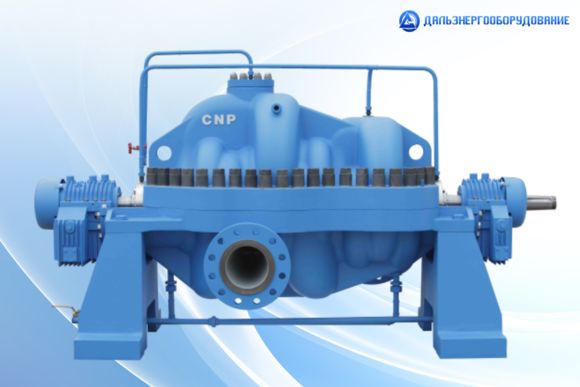

NDS — Многоступенчатые насосы высокого давления

Насосы CNP NDS используются для перекачивания различных сред с температурой не выше 200°С: воды, нефтепродуктов, морской воды, сточных вод, содержащих масла и твердые включения и др.

Могут применяться:

  • Как питательные и конденсатные насосы на ТЭЦ,
  • В качестве оборудования для откачки шахтных вод,
  • На заводах по нефтепереработке.

ПК "Дальэнергооборудование" - официальный дилер насосов CNP.

Если вы хотите приобрести данный товар, пожалуйста, оставьте свой запрос. Мы свяжемся с вами для обсуждения деталей.

Технические характеристики насосов NDS:

  • Производитель - CNP,
  • Страна - Китай,
  • Макс. рабочее давление - до 170 бар,
  • Защита - IP23/54/55,
  • Электропитание - 50Гц, 380/6000/1000В,
  • Макс. производительность - до 5000 м³/ч,
  • Макс. напор - до 1500 м,
  • Температура жидкости (стандартное/высокотемпературное исполнение) - до 200°C,
  • Изоляция - класс F,H.

Конструкция насосных агрегатов NDS:

Насосы состоят из электродвигателя и проточной части на общем рамном основании, вал электродвигателя соединен с валом проточной части с помощью муфты, которая ограждена специальным защитным кожухом.

Проточная часть имеет несколько исполнений:

  • KY - две центробежные ступени одностороннего всасывания, установленные последовательно,
  • KSY - ступень двухстороннего всасывания и две ступени одностороннего всасывания, установленные последовательно,
  • KDY - многоступенчатый насос (более трех ступеней).

A. Корпус:

  1. Осевой разъем,
  2. Спиральные отводы и полуспиральные подводы для каждой ступени обеспечивают полную разгрузку от радиальных сил, номинальный режим работы и длительный срок службы подшипников,
  3. Короткие переводные каналы между ступенями для уменьшения гидравлических потерь и повышения общей эффективности,
  4. Шпилечные соединения для тяжелых условий, работы расположены равномерно по всему стыку корпуса и крышки,
  5. Фланцы стандарт ANSI B16.5, класс 900RF на всасывании и нагнетании.

В. Рабочие колеса и ротор

  1. Рабочие колеса изготавливаются с помощью метода прецизионного литья, обладают максимальной точностью,
  2. Оппозицитное расположение ступеней допускает разгрузку значительного осевого усилия,
  3. Шпонки рабочих колес на валу расположены в шахматном порядке, поэтому уменьшают вибрации и дисбаланс,
  4. Рабочее колесо двухстороннего всасывания - первая ступень, улучшающая кавитационные характеристики,
  5. Ротор в сборе может снимается с агрегата без отсоединения от трубопроводов,
  6. Ротор в сборе после прохождения динамической балансировки в соответствии с требованиями API610.

С. Подшипники

  1. С масляной смазкой,
  2. Воздушным или водяным охлаждением,
  3. Различного исполнения подшипниковых узлов.

D. Уплотнение

  1. С сальниковым или механическим торцевым уплотнением,
  2. Посадочные места под уплотнения в соответствии с API610, а также для установки широкого спектра картриджных торцевых уплотнений,
  3. Промывка уплотнений соответствует планам API682.

E. Вал

  1. Ступенчатый вал упрощает сборку,
  2. Диаметр вала в соответствии с передаваемой нагрузкой,
  3. Конусный вал NEMA обеспечивает простое снятие муфты.
