Осевые вентиляторы ВО 25-188

Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы  предотвратить  проникновение  дыма  в  эти  помещения  и  создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.

Конструкция

Вентилятор осевой имеет рабочее колесо с шестью листовыми лопатками, которые установлены с углом 30° или 35°. Перед рабочим колесом может быть установлен направляющий аппарат (НА) с углами установки лопаток 5° и 10°.
Направляющий  аппарат  создает  подкрутку  потока  перед  входом  на лопатки  колеса  и  обеспечивает  повышение  создаваемого  вентилятором давления. Возможна работа вентилятора без направляющего аппарата.
Таким  образом,  каждый  вентилятор  одного  типоразмера  имеет  пять модификаций, отличающихся положением лопаток колеса и НА.
Все элементы вентилятора имеют защитно декоративное лакокрасочное покрытие.
Вентилятор осевой имеет две компоновки, отличающиеся креплением обечайки: фланцевое (компоновка 01) и на стойке (компоновка 02).

Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 3-ей категории размещения по ГОСТ 15150–69.
Условия эксплуатации:

  • Температура окружающей среды от -40°С до +45°С (от -10 °С до +50 °Сдля тропического климата).
  • Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м2.
  • Среднее  значение  виброскорости  внешних  источников  вибрации  в местах установки вентилятора не более 2 мм/с.

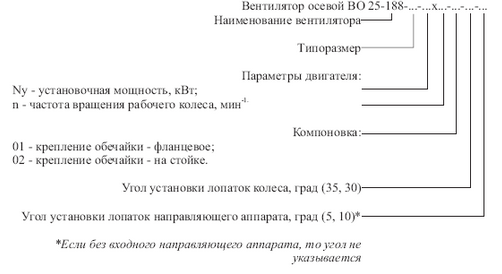

2014-10-24 10-45-08 Скриншот экрана

Если вы хотите приобрести данный товар, пожалуйста, оставьте свой запрос. Мы свяжемся с вами для обсуждения деталей.

НаименованиекВтоб/минИспол-нениеУгол установки лопатки на колесе, градусУгол установки лопатки на направляющий аппарат, градусТип электро-двигателяМасса компановки 1, кгМасса компановки 2, кг
ВО 25-188 8 11 1500 1 35 10 A132M4 175 187
ВО 25-188 8 7,5 1500 2 35 5 A132S4 167 179
ВО 25-188 8 5,5 1500 3 35 - A112M4 109 121
ВО 25-188 8 5,5 1500 4 30 5 A112M4 160 172
ВО 25-188 8 4 1500 5 30 - A100L4 101 113
ВО 25-188 9 11 1500 1 35 10 A132M4 189 203
ВО 25-188 9 11 1500 2 35 5 A132M4 189 203
ВО 25-188 9 7,5 1500 3 35 - A132S4 101 115
ВО 25-188 9 7,5 1500 4 30 5 A132S4 181 195
ВО 25-188 9 7,5 1500 5 30 - A132S4 101 115
ВО 25-188 10 15 1500 1 35 10 AИР160S4 273 288
ВО 25-188 10 15 1500 2 35 5 AИР160S4 273 288
ВО 25-188 10 15 1500 3 35 - AИР160S4 241 256
ВО 25-188 10 11 1500 4 30 5 A132M4 215 230
ВО 25-188 10 11 1500 5 30 - A132M4 183 198
ВО 25-188 11,2 7,5 1000 1 35 10 A132M6 238 256
ВО 25-188 11,2 7,5 1000 2 35 5 A132M6 238 256
ВО 25-188 11,2 7,5 1000 3 35 - A132M6 198 216
ВО 25-188 11,2 5,5 1000 4 30 5 A132S6 229 247
ВО 25-188 11,2 5,5 1000 5 30 - A132S6 193 211
ВО 25-188 12,5 15 1000 1 35 10 AИР160S6 386 403
ВО 25-188 12,5 15 1000 2 35 5 AИР160S6 386 403
ВО 25-188 12,5 15 1000 3 35 - AИР160S6 346 363
ВО 25-188 12,5 11 1000 4 30 5 AИР160S6 356 373
ВО 25-188 12,5 11 1000 5 30 - AИР160S6 316 333

Габаритные и присоединительные размеры ВО 25-188

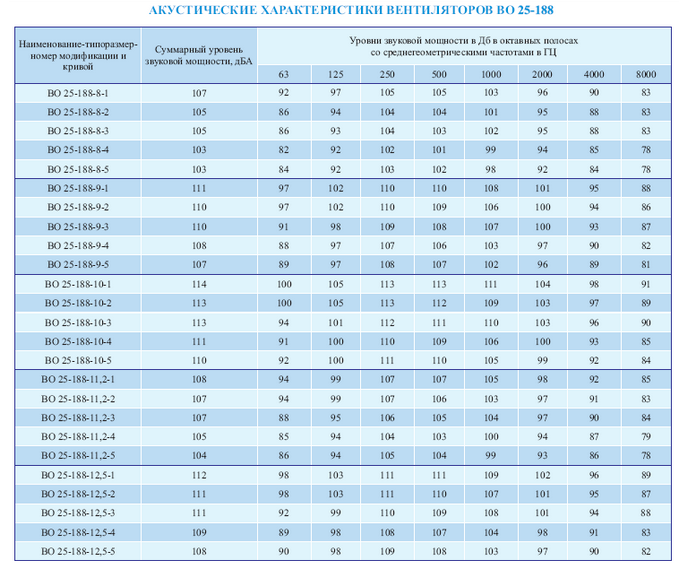

Акустические характеристики вентиляторов ВО 25-188

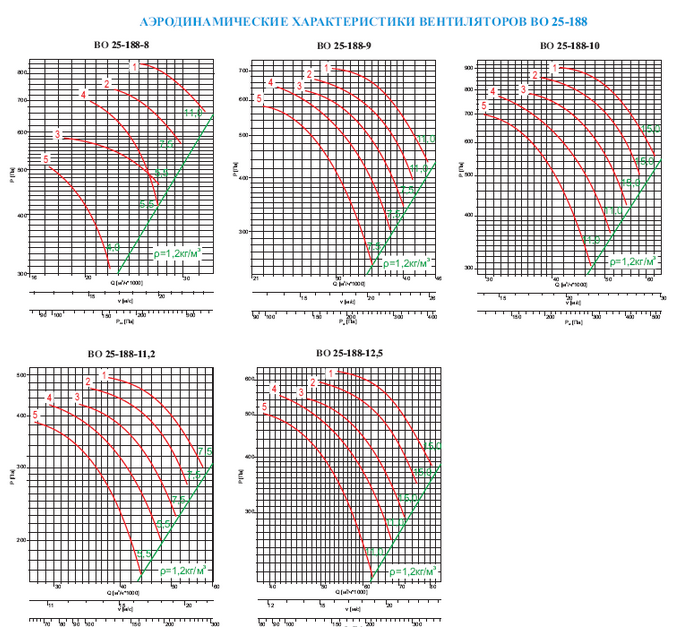

Аэродинамические характеристики вентиляторов ВО 25-188
