Радиальные вентиляторы ВР 130-28 (аналоги ВР 120-28, ВР 132-30, ВЦ 6-28)

Общие сведения

  • ТУ 4861-001-85589750
  • Высокого давления
  • Одностороннего всасывания
  • Корпус – спиральный поворотный
  • Лопатки рабочего колеса – загнутые назад
  • Количество лопаток рабочего колеса – 16
  • Варианты направление вращения – правое, левое

Назначение

ВР 132-30 – вентилятор высокого давления, получивший большое распространение при решении следующих функциональных задач: искусственное нагнетание воздуха в вентиляционные системы стационарного типа промышленных, общественных, торгово-офисных и др. зданий; эксплуатация в производственных целях с установками различных видов и назначения.

Вентиляторы радиальные марки ВР 132-30 разработаны для перемещения воздушных масс и газовоздушных смесей с максимальным содержанием в них пыли до 100 мг/куб.м, с температурой, не превышающей 80 град.

Условия эксплуатации

Максимальный эффект от применения вентиляционного оборудования данного типа обеспечивает его эксплуатация в условиях умеренного либо тропического климата, 2-3-я категории размещения. При обеспечении условий эффективной защиты электрических элементов прибора – допустима 1-я категория. Допустимые параметры внешней температуры – в диапазоне от минус до плюс 40 градусов.

Аналоги ВР 132-30

Радиальные вентиляторы, имеющие аналогичные ВР 132-30 технические показатели и представляющие собой благодаря этому его полноценную замену, – вентилятор ВВД, ВР 120-28, ВР 130-28.

Если вы хотите приобрести данный товар, пожалуйста, оставьте свой запрос. Мы свяжемся с вами для обсуждения деталей.

Марка вентилятораИсполнениеЧастота вращения, об/мин.Электро-двигательПараметры в рабочей зонеМасса**, кгВиброизоляторы
кВтТип *Произво-дительность, м³/секПолное давление, ПаМарка количество в комплекте
ВР 132-30 №4 1
1380
0,37
63B4
0,14-0,35
680-580
40
 ДО-39 4
2870
3
90L2
0,28-0,71
2860-2500
60
ВР 132-30 №4 5
2000
1,1
подбор
0,19-0,51
1420-1190
78
 ДО-39 6
ВР 132-30 №4,5 1
1390
0,75
71B4
0,18-0,52
880-710
55
 ДО-39 4
2885
5,5
100L2
0,37-1,1
3800-3000
80
ВР 132-30 №5 1
1400
1,1
80A4
0,25-0,74
1100-860
70
 ДО-40 4
2900
11,0
132M2
0,52-1,5
4600-3850
150
ВР 132-30 №5 1
1800
2,2
подбор
0,33-0,95
1800-1390
147
 ДО-40 6
2300
5,5
подбор
0,4-1,2
3000-2250
165
ВР 132-30 №5,6 1
1420
2,2
90L4
0,35-1,03
1360-1120
90
 ДО-41 4
2930
15,0
160S2
0,73-2,2
5790-4760
205
ВР 132-30 №6,3 1
1430
4,0
100L4
0,5-1,5
1750-1450
120
 ДО-42 4
2935
30,0
180M2
1,1-3,0
7350-6050
310
ВР 132-30 №6,3 5
1800
7,5
подбор
0,65-1,83
2850-2400
217
 ДО-41 6
2200
11,0
подбор
0,79-2,2
4100-3500
225
2600
18,5
подбор
0,92-2,5
5900-5000
307
ВР 132-30 №7,1 1
1430
7,5
132S4
0,7-2,2
2250-1950
210
 ДО-41 4
2950
55,0
225M2
1,5-4,4
9450-7800
515
 ДО-42
ВР 132-30 №8 1
1450
11,0
132M4
1,1-3,1
2900-2350
255
 ДО-42 4
2955
90,0
250M2
2,15-6,0
13000-10000
700
 ДО-43
ВР 132-30 №8 5
1800
22,0
подбор
1,3-3,8
4500-3750
510
 ДО-42 6
2200
45,0
подбор
1,6-4,6
6800-5500
610
 ДО-43
2600
75,0
подбор
1,9-5,5
9400-7800
800
ВР 132-30 №9 1
1460
22,0
180S4
1,5-44
3700-3100
390
 ДО-43 5
2960
132,0
280M2
3,0-6,5
15300-15200
1190
 ДО-44
ВР 132-30 №10 1
1470
37,0
200M4
2,1-6,0
4650-3850
550
 ДО-44 4
ВР 132-30 №10 5
1100
15,0
подбор
1,55-4,5
2700-2200
605
 ДО-43 6
1300
30,0
подбор
1,8-5,2
3750-3000
670
1600
45,0
подбор
2,25-6,5
5750-4500
740
1800
75,0
подбор
2,5-7,4
7200-5800
930
2000
90,0
подбор
2,75-8,0
9800-7000
975
ВР 132-30 №11,2 1
975
18,5
180M6
1,9-5,5
2550-2150
580
 ДО-44 4
1480
75,0
250S4
2,9-8,4
5900-5000
890
ВР 132-30 №12,5 1
980
30,0
200L6
2,7-7,1
3300-2900
920
 ДО-44 4
1480
110,0
280S4
4,1-12,0
7500-6050
1015
ВР 132-30 №12,5 5
800
18,5
подбор
2,3-6,3
2300-1800
845
 ДО-44 6
1200
55,0
подбор
3,4-9,5
4900-4100
1075
1600
132,0
подбор
4,5-12,8
8700-7100
1640
 ДО-45

vr-132-30-sh1

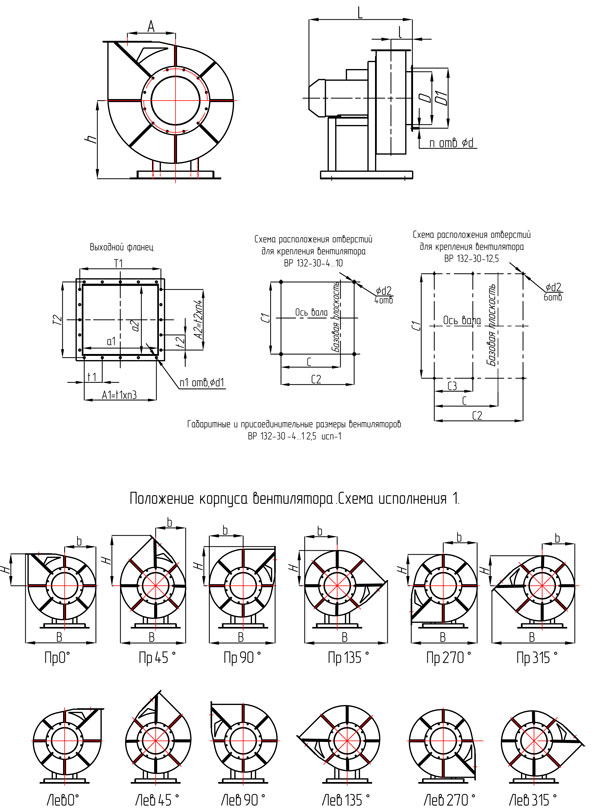

Габаритные и присоединительные размеры вентиляторов ВР 132-30 исп-1

№ маш

 A,
 мм		 A1, мм A2, мм C, мм C1, мм C2, мм C3, мм D, мм D1, мм L, мм T1, мм T2, мм
4 195 210 170 317 300 320 --- 255 290 485 210 170
5 300 200 100 378 400 428 --- 250 336 675 242 194
6,3 322 200 100 526 550 592 --- 313 430 945 298 245
8 400 200 100 646 700 740 --- 400 530 1156 370 292
10 600 450 352 825 790 1005 --- 500 645 1238 450 352
12,5 625,5 400 400 828 1066 1045 566 620 670 1290 549 430



№
маш		 a1, мм a2, мм d, мм d1, мм h, мм n, шт. n1, шт. n3, шт. n4, шт. t1, шт. t2, шт. l, мм d2, мм
4 169 126 7 7 335 8 8 2 2 105 85 109 12
5 200 150 7 7 500 8 10 2 1 100 100 115 14
6,3 236 186 11 13 500 12 10 2 1 100 100 149 16
8 320 240 13 11 650 12 14 2 1 100 100 178 14
10 400 300 13 13 900 12 12 3 1 150 150 228 14
12,5 493 370 12 12 1000 16 20 4 4 100 100 245 14

 Размеры, зависящие от положения корпуса вентиляторов ВР 132-30 исп-1

Типоразмер
вентилятора		 Пр 0º Пр 45º Пр 90º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
4 560 240 250 500 230 403 510 260 320
5 763 325 314 693 312 532 677 363 438
6,3 862 378 386 788 363 615 756 410 484
8 1085 482 492 1004 462 775 1014 522 603
10 1488 645 650 1370 605 1056 1375 725 843
12,5 1675 750 780 1563 719 1206 1593 813 925



Типоразмер
вентилятора		 Пр 135º Пр 270º Пр 315º
В, мм b, мм H, мм В, мм b, мм H, мм В, мм b, мм H, мм
4 653 250 270 510 260 240 653 250 230
5 876 344 382 677 363 325 877 344 312
6,3 1009 394 426 796 410 378 1009 394 363
8 1276 502 542 1014 522 482 1276 502 462
10 1741 685 765 1375 725 645 1741 685 605
12,5 1987 781 844 1593 813 750 1987 782 719

vr-132-30-sh5

индекс

назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200 °С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное исполнение из разнородных металлов, теплостойкое материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов,  материал – нержавеющая сталь, латунь

Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

Конструктивное исполнение центробежных вентиляторов ВЦ 6-20 (№8) подразумевает только один вариант: 1-ю схему, характеризующуюся тем, что рабочее колесо прибора напрессовывается непосредственно на вал его электродвигателя. При необходимости вентиляторы могут комплектоваться виброизоляторами и гибкими вставками.

В зависимости от функционального назначения ВЦ 6-20 различают следующие варианты исполнения: стандартное, теплостойкое, коррозионностойкое, взрывозащищенное. Материалы изготовления каждого вида указаны в таблице.
