Радиальные вентиляторы ВРАН (аналоги ВЦ 4-75, ВР 80-75, ВР 86-77, ВР 88-72, ВЦ 4-70)

Вентиляторы устанавливаются в стационарных системах кондиционирования воздуха, вентиляции и воздушного отопления производственных, общественных и жилых зданий.

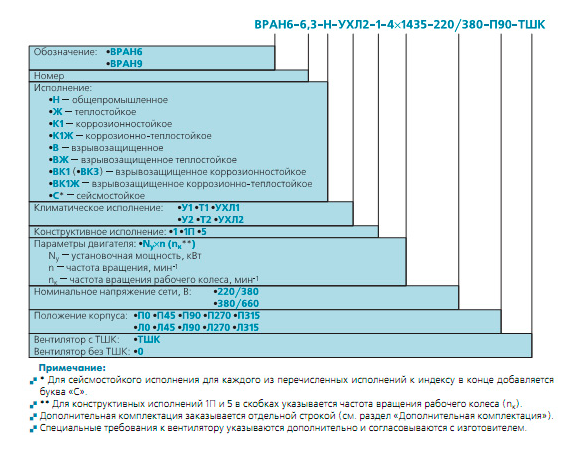

Выпускают вентиляторы следующих исполнений:

• общепромышленные (Н)
• теплостойкие (Ж)
• коррозионностойкие (К1)
• коррозионно-теплостойкие (К1Ж)
• взрывозащищенные (В) – только по 1-й конструктивной схеме
• взрывозащищенные теплостойкие (ВЖ) – только по 1-й конструктивной схеме
• взрывозащищенные коррозионностойкие (ВК1; ВК3) – только по 1-й конструктивной схеме
• взрывозащищенные коррозионно-теплостойкие (ВК1Ж) – только по 1-й конструктивной схеме
• сейсмостойкие (С) - для каждого из выше перечисленных исполнений

Конструкция

Вентиляторы имеют рабочее колесо левого и правого вращения с загнутыми назад лопатками специальной формы. Спиральный корпус - поворотный. Вентиляторы изготавливают по 1-й и 5-й конструктивной схеме согласно ГОСТ 5976.

Вентиляторы по 1-й конструктивной схеме (с непосредственным соединением с двигателем) имеют две модификации ВРАН6 и ВРАН9, отличающиеся количеством лопаток рабочего колеса. Вентиляторы по 5-й конструктивной схеме (с ременным приводом) имеют одну модификацию - ВРАН9.

Для ВРАН9 по 1-й конструктивной схеме предложена комплектация двигателями, позволяющими осуществлять частотное регулирование скорости вращения (исполнение 1П).

Для климатического исполнения У1, УХЛ1, Т1 предусмотрена дополнительная защита привода и выхлопа вентилятора от атмосферных осадков.

Исполнение вентиляторов в шумоизолирующем кожухе (изготавливают для общепромышленного исполнения и положения корпусов 0 и 90 градусов) позволяет снизить на величину до 12дБ суммарный уровень звуковой мощности, излучаемой вентилятором, за счет шумопоглощающих и шумоизолирующих свойств кожуха. Суммарный уровень звукового давления снижается на 25...30дБ на расстоянии 5м.

Предлагается дополнительная комплектация виброизоляторами и вставками гибкими, что позволяет снизить динамические нагрузки, а также фланцами обратными и преобразователями частоты.

Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й и 2-й категории размещения по ГОСТ 15150.

Условия эксплуатации:

• температура окружающей среды
  - от минус 45 до +40°С для умеренного климата,
  - от минус 60 до +40°С для умеренного и холодного климата,
  - от минус 10 до +50°С для тропического климата;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;
