TD - Циркуляционные насосы

Соединение вала двигателя и проточной части насосов CNP TD реализовано несколькими способами, которые зависят от типоразмера:

  • Модели TD32-TD150 имеют удлиненную конструкцию вала проточной части,
  • Модели TD200-300 имеют соединение при помощи муфты.

Всасывающий и напорный патрубки насосов располагаются соосно на одной высоте относительно основания насоса, благодаря чему обслуживание осуществляется без необходимости полной разборки гидравлической системы.

Основные элементы проточной части циркуляционных насосов CNP TD:

  • Рабочее колесо закрытого типа, изготовленное при помощи литья (чугун или нержавеющая сталь),
  • Корпус насоса (чугун), который включает подводящее и отводящее устройства (спиральный отвод),
  • Вал насосов изготовлен из нержавеющей стали,
  • Уплотнение торцевое.

В моделях насосов TD 125-150 (по запросу), в TD 200 - 300 (стандартная комплектация) применяется картриджное торцевое уплотнение, значительно упрощающее сервисное обслуживание. Даже в самых больших насосах CNP сервисные работы может провести один человек.

ПК "Дальэнергооборудование" - официальный дилер насосов CNP.

Если вы хотите приобрести данный товар, пожалуйста, оставьте свой запрос. Мы свяжемся с вами для обсуждения деталей.

Что означает насосы "in-line"?

Это значит, что насосы имеют соосные патрубки, позволяющие устанавливать их в любую точку гидросистемы (в отличие от насосов традиционной конструкции, например, консольных). Насосы "инлайн" способны решать широкий круг задач, основные из которых заключаются в циркуляции жидкостей в замкнутых гидросистемах.

Особенности конструкции насосов TD:

  • Агрегаты можно снимать с трубопровода без разборки системы,
  • Даже для самых больших насосов сервисные работы могут проводиться силами одного человека,
  • Модели выпускаются в комплектации со стандартными электродвигателями класса энергоэффективности IE2/IE3,
  • Оснащены одинарным торцевым уплотнением, которое подходит для большинства применений,
  • Насосы TD200-TD350 в стандартном исполнении укомплектованы картриджными уплотнениями.

Технические характеристики насосов CNP TD:

  • Производитель - CNP,
  • Страна производитель - Китай,
  • Степень защиты - IP55,
  • Энергоэффективность - IE 2 (по запросу IE 3),
  • Электропитание - 1х220 В, 3x220/380 В, 3x380 В,
  • Производительность максимально - 1200 м³/ч,
  • Максимальный напор - 108 м,
  • Высота над уровнем моря - до 1000 м,
  • Температура окружающей среды - до +40°С,
  • Максимальное давление корпуса - не менее 16 бар,
  • Температура жидкости (стандартное и высокотемпературное исполнение) -15 °С ~ +110 °С либо по запросу,
  • Двигатель - асинхронный,
  • Класс изоляции - F.

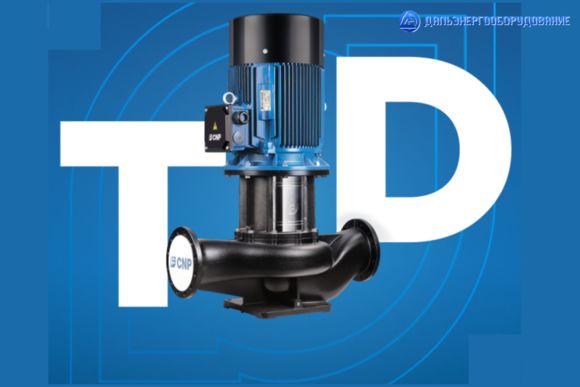

cnp-td

Применение насосов CNP TD:

  • Чистые, не агрессивные и взрывобезопасные жидкости без содержания твёрдых и длинноволокнистых включений, а также с физическими и химическими свойствами, близкими к воде,
  • Применяются в системах вентиляции и кондиционирования, включая системы циркуляции кондиционирования чиллер-фанкойл,
  • В системах горячего и холодного водоснабжения и отопления, включая циркуляционные контуры котельных и центральные тепловые пункты, а также подкачивающие насосные станции систем центрального отопления,
  • В контурах циркуляции технологического охлаждения градирни-теплообменники,
  • Могут применяться в системах пожаротушения и повышения давления.

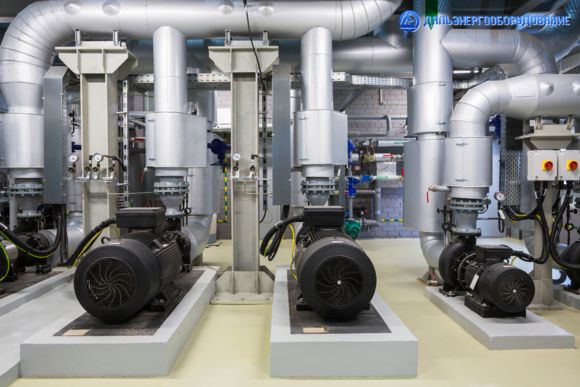

 cnp-td-nasos
