Теплообменники базовые

Теплообменники базовые предназначены для комплектации центральных кондиционеров КТЦ3 производительностью по воздуху от 10000 до 25000 м³/ч.

Теплоноситель - горячая (перегретая) вода с температурой не более 180ºС и давлением не более 1,2МПа. Характеристики теплоносителя должны соответствовать п.4.8 РД 34.20.501-95.15-Е "Правила технической эксплуатации электрических станций и сетей". Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м³ и не содержать липких веществ и волокнистых материалов.

Теплообменники базовые предназначены для эксплуатации в условиях умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.

Варианты изготовления

  • общего назначения из углеродистой стали;
  • коррозионностойкие из нержавеющей стали (К)

Показатели надежности

  • средний срок службы, не менее 9 лет;
  • полный установленный ресурс, не менее 11000 ч;
  • установленная безотказная наработка, не менее 3000 ч;
  • среднее время восстановления работоспособного состояния, не более 12 ч.

Устройство

По внутреннему теплоносителю теплообменники многоходовые. В зависимости от размеров трубной решетки могут быть четырех-, шести- или восьмиходовыми. Последовательное движение теплоносителя достигается за счет перегородок в коллекторах.

Теплоотдающий элемент выполнен из стальной электросварной трубы диаметром 22х1,5 мм и алюминиевого спирально-накатного оребрения диаметром 43+1 мм. Шаг между ребрами 2,8+0,2 мм.

Теплооменники базовые не должны устанавливаться на объекты, создающие внешнюю вибрацию со среднеквадратическим значением более 2 мм/с. В зимнее время пуск в работу должен осуществляться со скоростью подъема температуры не более 30ºС в час.

К системе теплоснабжения калориферы могут присоединяться как при помощи сварки, так и с помощью фланцевого соединения.

Теплотехнические характеристики, указанные в таблице приведены для режима:
Температура воздуха на входе, °C  -20
Температура воды на входе, °C  150
Температура воды на выходе, °C  70
Давление воды, МПа, не более 1,2
Массовая скорость воздуха в набегающем потоке, кг/(см³*c) 3,6

Если вы хотите приобрести данный товар, пожалуйста, оставьте свой запрос. Мы свяжемся с вами для обсуждения деталей.

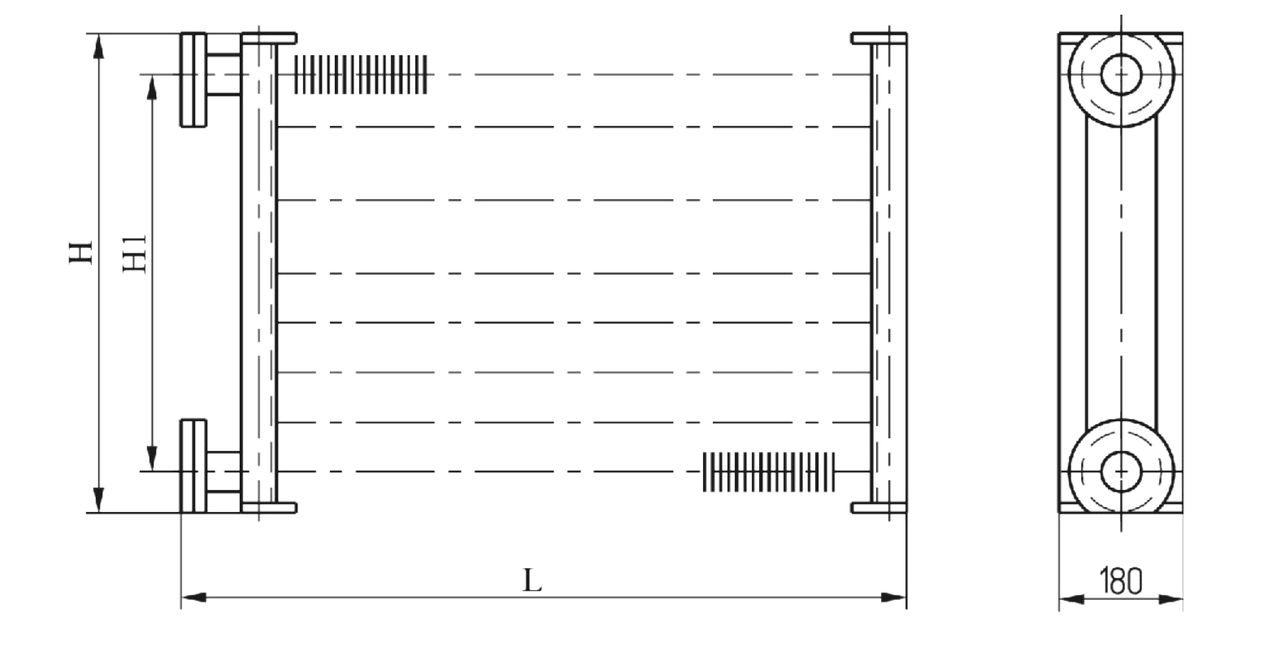

ТБЗ_чертеж

Марка
  Число рядов труб    Присоединительные размеры, мм    Площадь поверхности теплообмена, м²    Масса, кг
  L    H    H1
  ТБЗ-10.10.01У3     1     1000     997     861     14,55     68
  ТБЗ-10.10.02У3     1     1827     997     861     29,60     103
  ТБЗ-10.12.01У3     1     1000     1247     1109     18,40     84
  ТБЗ-10.12.02У3     1     1827     1247     1109     37,70     128
  ТБЗ-10.15.02У3     1     1827     1497     1365     45,00     153
  ТБЗ-10.20.02У3     1     1827     1997     1869     60,40     202
  ТБЗ-15.10.01У3     1,5     1000     997     861     20,90     84
  ТБЗ-15.10.02У3     1,5     1827     997     861     42,40     135
  ТБЗ-15.12.01У3     1,5     1000     1247     1109     27,20     107
  ТБЗ-15.12.02У3     1,5     1827     1247     1109     55,25     172
  ТБЗ-15.15.02У3     1,5     1827     1497     1365     65,50     207
  ТБЗ-15.20.02У3     1,5     1827     1997     1869     88,70     271
  ТБЗ-20.10.01У3     2     1000     997     861     29,10     103
  ТБЗ-20.10.02У3     2     1827     997     861     59,20     172
  ТБЗ-20.12.01У3     2     1000     1247     1109     36,80     128
  ТБЗ-20.12.02У3     2     1827     1247     1109     74,60     215
  ТБЗ-20.15.02У3     2     1827     1497     1365     90,00     258
  ТБЗ-20.20.02У3     2     1827     1997     1869     120,00     344

в КТЦ 3-10     по 1 шт.     ТБЗ-10.12.01У3     или     ТБЗ-15.12.01У3     или     ТБЗ-20.12.01У3
  в КТЦ 3-20     по 1 шт.     ТБЗ-10.12.02У3     или     ТБЗ-15.12.02У3     или     ТБЗ-20.12.02У3
  в КТЦ 3-31,5     по 1 шт.     ТБЗ-10.20.02У3     или     ТБЗ-15.20.02У3     или     ТБЗ-20.20.02У3
  в КТЦ 3-40     по 2 шт.     ТБЗ-10.12.02У3     или     ТБЗ-15.12.02У3     или     ТБЗ-20.12.02У3
  в КТЦ 3-63     по 2 шт.     ТБЗ-10.20.02У3     или     ТБЗ-15.20.02У3     или     ТБЗ-20.20.02У3
  в КТЦ 3-80     по 4 шт.     ТБЗ-10.12.02У3     или     ТБЗ-15.12.02У3     или     ТБЗ-20.12.02У3
  в КТЦ 3-125     по 4 шт.     ТБЗ-10.20.02У3     или     ТБЗ-15.20.02У3     или     ТБЗ-20.20.02У3
  в КТЦ 3-160     по 4 шт.   ТБЗ-10.15.02У3     или     ТБЗ-15.15.02У3     или     ТБЗ-20.15.02У3
  и по 2 шт.     ТБЗ-10.20.02УЗ     или     ТБЗ-15.20.02У3     или     ТБЗ-20.20.02У3
  в КТЦ 3-200    по 6 шт.     ТБЗ-10.20.02У3     или     ТБЗ-15.20.02У3     или     ТБЗ-20.20.02У3
  в КТЦ 3-250     по 6 шт.     ТБЗ-10.15.02УЗ     или     ТБЗ-15.15.02У3     или     ТБЗ-20.15.02У3
  и по 3 шт.      ТБЗ-10.20.02УЗ     или     ТБЗ-15.20.02У3     или     ТБЗ-20.20.02У3
