Мембрана, гидравлика или плунжер? Как закрыть потребности в дозировании агрессивных сред насосным оборудованием CNP взамен европейских аналогов

08.09.2026

В этой статье мы подробно рассмотрим:

Почему прецизионное дозирование решает всё: цена технологической ошибки в миллилитр и почему центробежные насосы здесь бесполезны
Три конструктивные ветви дозаторов CNP: детальный разбор механических мембранных, гидравлических диафрагменных и плунжерных серий
Таблица импортозамещения: на какие серии CNP перейти с оборудования ProMinent, Grundfos, Milton Roy, SEKO и Lewa
Отраслевой профиль Дальнего Востока: как насосы CNP работают на золотоизвлекательных фабриках, ТЭЦ, водоканалах, рыбных комбинатах и угольных терминалах
Инженерный чек-лист выбора: химическая стойкость материалов (PTFE, PVDF, AISI 316), управление подачей (4–20 мА, импульсы, сервоприводы) и вязкость сред
Преимущества работы с официальным дистрибьютором в Хабаровске: складская программа в ДФО, прямая логистика с завода, официальная гарантия и сертифицированный сервис

Когда каждый миллилитр определяет рентабельность производства

В современной промышленности перекачка жидкости и её дозирование — принципиально разные инженерные задачи. Если центробежный насос призван перемещать большие объемы с максимальным КПД, то к дозирующим насосам объемного типа предъявляются совершенно другие требования: абсолютная повторяемость циклов, микроскопическая погрешность (не более 1%) и устойчивость к разрушительным агрессивным средам.

Ошибка в дозировании реагента даже на 3–5% на крупном предприятии оборачивается колоссальными убытками:

Перерасход дорогостоящей химии: передозировка флокулянтов, антискалантов или коагулянтов выливается в миллионы рублей неоправданных расходов в год,
Аварийный срыв технологического цикла: недостаток ингибитора коррозии в котловой воде ТЭЦ приводит к зашламованию и выходу из строя парогенераторов стоимостью в сотни миллионов рублей,
Штрафы и экологические риски: недозирование нейтрализующих щелочей или гипохлорита натрия на очистных сооружениях грозит отзывом экологических лицензий и остановкой завода.

Долгие годы основу дозировочного парка на предприятиях России составляли немецкие, датские, итальянские и американские марки: Grundfos, ProMinent, Milton Roy, SEKO, Lewa. В условиях санкционных ограничений предприятия столкнулись с дефицитом оригинальных запчастей, мембран, клапанных групп и неадекватными сроками параллельного импорта (от 6 до 9 месяцев).

Мировой промышленный гигант CNP предложил российскому рынку исчерпывающую линейку объемных дозирующих насосов промышленного класса. Будучи официальным дистрибьютором CNP в Хабаровске и на Дальнем Востоке, мы на практике доказали: китайские прецизионные насосы не просто заменяют европейские бренды один в один, но зачастую превосходят их по ремонтопригодности и адаптации к жестким условиям эксплуатации.

Конструктивные отличия серий CNP: мембрана, гидравлика или плунжер?

Линейка дозирующих насосов CNP делится на три фундаментальные группы по типу рабочего органа и привода. Выбор между ними обусловлен двумя ключевыми параметрами: требуемым давлением нагнетания и степенью опасности/токсичности перекачиваемой среды.

1 Механические мембранные насосы: серии GM, GH, GX, GD, GW, CK, GS

Принцип работы: электродвигатель через червячный редуктор передает возвратно-поступательное движение штоку, жестко механически связанному с гибкой диафрагмой (мембраной) из фторопласта (PTFE/композит). При ходе штока назад в рабочей камере создается разрежение, всасывающий обратный клапан открывается, и дозируемая жидкость заполняет головку. При ходе штока вперед нагнетательный клапан выпускает дозу в линию.

Диапазон давлений: до 10–12 бар,
Диапазон подач: от 2 л/ч до 2 000+ л/ч.

Ключевые преимущества:

100% герметичность проточной части: отсутствуют подвижные динамические сальниковые уплотнения, что исключает утечку химикатов во внешнюю среду,
Простота и дешевизна обслуживания: замена рабочей мембраны занимает не более 20–30 минут силами штатного слесаря,
Регулировка длины хода штока от 0 до 100% как во время работы, так и на остановленном агрегате при помощи микрометрического верньера,
Возможность работы с суспензиями, взвесями и кристаллизующимися растворами благодаря полнопроходным шаровым клапанам.

2 Гидравлические мембранные насосы: серии FROY, RX, RZ, JMX, JMZ, JMD

Принцип работы: инженерный симбиоз надежности мембраны и колоссальной мощности плунжера. Механический шток здесь отсутствует. Внутри корпуса движется плунжер, воздействующий на замкнутый объем гидравлического масла. Масло, в свою очередь, равномерно распределяет гидростатическое давление по всей поверхности разгруженной диафрагмы.

Диапазон давлений: до 25–50 бар (в спецсериях выше),
Диапазон подач: от 5 л/ч до 4 000 л/ч.

Ключевые преимущества:

Разгруженная мембрана: поскольку давление среды в головке уравновешено давлением масла за мембраной, фторопласт не испытывает разрушительных механических напряжений на изгиб и растяжение. Срок службы диафрагмы возрастает в 3–5 раз по сравнению с чисто механической схемой,
Встроенная система безопасности: гидросистема оснащена внутренним предохранительным сбросным клапаном (защищает насос при гидроударе или заклинивании нагнетательной линии) и клапаном автоматической компенсационной подпитки масла,
Исполнение двойная мембрана: при разрыве рабочей диафрагмы аварийный сигнал передается на датчик давления в межмембранном пространстве, автоматика подает сигнал на пульт оператора, но жидкость не выходит наружу. Идеально для работы с ядовитыми, канцерогенными и взрывоопасными газами/жидкостями.

3 Плунжерные (поршневые) насосы: серии JW, JWL, JWB, JX, JZ, JD

Принцип работы: жидкость вытесняется из цилиндрической камеры прецизионно отшлифованным поршнем (плунжером), изготовленным из нержавеющей стали со специальным напылением, оксидной керамики или твердых сплавов.

Диапазон давлений: от 10 до 100–500 бар,
Диапазон подач: от единиц до десятков тысяч литров в час (в многоголовочных конфигурациях).

Ключевые преимущества:

Жесткая характеристика подачи: на плунжерных насосах объемная подача практически не зависит от противодавления в технологической линии. Точность дозирования достигает рекордных ±0,5%,
Преодоление сверхвысоких давлений: безальтернативное решение для впрыска химикатов в магистральные трубопроводы высокого давления и котлы тепловых станций,
Работа с высоковязкими жидкостями: благодаря жесткому вытеснению легко справляются с густыми полимерами, маслами и эмульсиями,
Особенность конструкции: наличие узла сальникового уплотнения плунжера, требующего регулярного контроля и не допускающего работы с абразивными средами без промывочных фонарей.

Таблица прямого импортозамещения европейских брендов на насосы CNP

Главные механики и энергетики часто задаются вопросом: «Какую модель CNP взять взамен сгоревшего насоса европейского бренда, чтобы совпали технологические точки?» Представляем готовую таблицу кросс-подбора.

Прямое импортозамещение: соответствие серий CNP европейским брендам

1. Механическая мембрана (микро- и малая подача)

Серии CNP: GM, GW, GS,
Что заменяют (бренды / прототипы): ProMinent (Concept Plus, Beta), SEKO (Tekna, Spring), Grundfos (DDC, DDE, DME),
Рабочие параметры: подача от 2 до 500 л/ч, рабочее давление до 10–12 бар,
Материалы проточной части: PVDF (ПВДФ), PVC (ПВХ), PTFE (фторопласт), нержавеющая сталь AISI 316,
Назначение: точное непрерывное дозирование реагентов в водоподготовке, плавательных бассейнах, локальных очистных сооружениях и лабораториях.

2. Механическая мембрана (средняя и крупная подача)

Серии CNP: GH, GX, GD, CK,
Что заменяют (бренды / прототипы): ProMinent (Vario, Sigma/1, Sigma/2), Grundfos (DMX), Milton Roy (MacRoy),
Рабочие параметры: подача до 1 800 – 2 000 л/ч, рабочее давление до 8–10 бар,
Материалы проточной части: PVDF, PVC, нержавеющая сталь AISI 304 / AISI 316,
Назначение: дозирование коагулянтов и флокулянтов на городских водоканалах, подача щелочей и кислот для нейтрализации промышленных стоков.

3. Гидравлическая мембрана (повышенное давление и токсичные среды)

Серии CNP: JMX, JMZ, FROY, RX,
Что заменяют (бренды / прототипы): Milton Roy (mROY, Milroyal), ProMinent (Hydro, Orlita), Lewa (ecodos),
Рабочие параметры: подача до 4 000 л/ч, рабочее давление до 25–50 бар,
Материалы проточной части: нержавеющая сталь AISI 316, сплав Hastelloy-C, PVDF, PTFE; исполнение с двойной диафрагмой и датчиком разрыва,
Назначение: опасные, ядовитые и взрывоопасные среды, кучное цианирование золота на ГОКах, технологические процессы химических и нефтегазовых производств.

4. Плунжерные (поршневые) насосы сверхвысокого давления

Серии CNP: JX, JW, JWL, JZ,
Что заменяют (бренды / прототипы): ProMinent (Makro TZ, Promus), Lewa (ecoflow), Bran+Luebbe, Milton Roy (Primeroyal),
Рабочие параметры: подача до 5 000+ л/ч, рабочее давление от 10 до 100–500 бар,
Материалы проточной части: нержавеющая сталь AISI 316L, оксидная керамика, Сплав 20 (Alloy 20), титан,
Назначение: ввод фосфатов и гидразина в котлы ТЭЦ под высоким противодавлением, перекачка тяжелых вязких полимеров, впрыск ингибиторов в магистральные трубопроводы.

Где без них не обойтись: дозирующие насосы и технологические процессы Дальнего Востока

Дальневосточный регион обладает яркой промышленной спецификой: здесь сконцентрированы гиганты рудной добычи, масштабная портовая инфраструктура, мощный сектор генерации тепловой энергии и рыбопромышленный кластер. Для каждого из этих направлений у CNP есть проверенное решение.

1. Золотодобыча и горно-обогатительные комбинаты (Хабаровский край, Якутия, Магадан, Амурская область)

Технологии кучного выщелачивания и сорбционного цианирования требуют непрерывного ввода токсичных и агрессивных реагентов:

Подача цианида натрия: малейшая разгерметизация линии недопустима из-за смертельной опасности для персонала. Применяются гидравлические диафрагменные насосы CNP серии JMX и FROY с двойной мембраной и сигнализатором разрыва,
Дозирование флокулянтов в сгустители хвостов: для осаждения тонкодисперсной пустой породы требуются растворы высокомолекулярных полимеров. Серии CNP GM и GH обеспечивают стабильную бережную подачу вязких флокулянтов без разрушения полимерных цепочек.

Все двигатели поставляются во взрывозащищенном исполнении (1ExdIIBT4 / 1ExdIICT4) для работы в зонах с категорией взрывоопасности.

2. Теплоэнергетика и котельные (ТЭЦ Хабаровска, Комсомольска-на-Амуре, Владивостока)

Водно-химический режим паровых котлов сверхкритического и высокого давления определяет безаварийность всей энергосистемы региона:

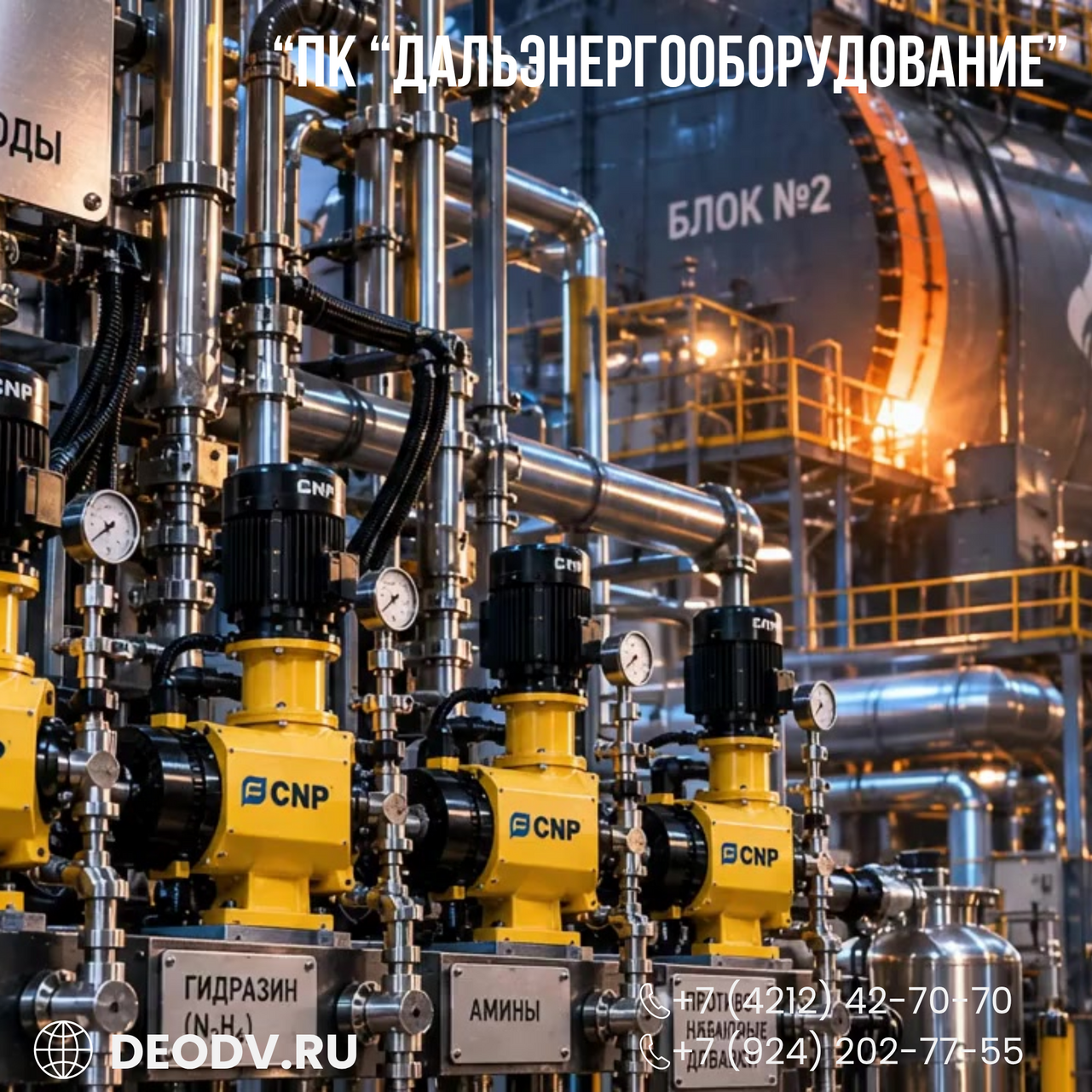

Впрыск фосфатов и гидразин-гидрата в барабан котла: процесс предотвращает образование силикатно-кальциевой накипи и связывает растворенный в питательной воде кислород. Противодавление в точке ввода достигает 40–100 бар и выше.

Для этих задач применяются плунжерные насосы CNP серий JX и JW с проточной частью из стали AISI 316L. Они легко продавливают высокое противодавление магистрали с непревзойденной стабильностью расхода.

3. Водоканалы и очистные сооружения ЖКХ

Обеззараживание и осветление питьевой воды для городов ДФО:

Дозирование гипохлорита натрия марки А: гипохлорит натрия — крайне коварный окислитель, вызывающий интенсивное газовыделение и деструкцию большинства металлов,
Насосы CNP серий GM и GW с проточной частью из чистого поливинилиденфторида (PVDF), керамическими седлами и шаровыми клапанами из оксида алюминия/PTFE абсолютно инертны к активному хлору и не подвержены завоздушиванию при корректной обвязке,
Коагуляция (сульфат алюминия, оксихлорид алюминия): надежные насосы серий GM и CK работают в режиме круглосуточного дозирования по внешнему аналоговому сигналу 4–20 мА от расходомеров исходной речной воды (Амур, Тунгуска, Зея).

4. Рыбоперерабатывающие и консервные заводы (Камчатка, Сахалин, Приморье)

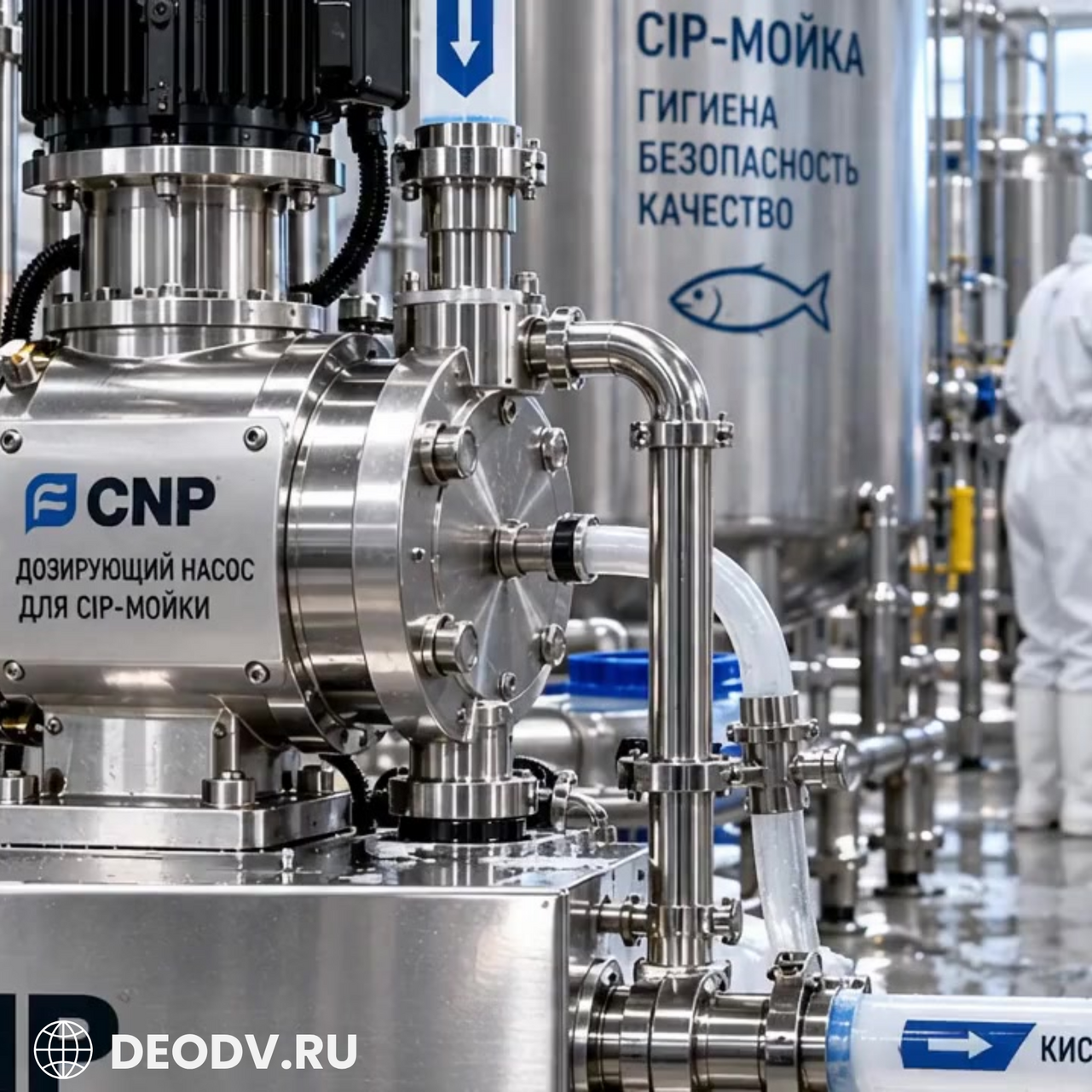

Автоматические CIP-мойки: точная подача концентрированной азотной кислоты и едкого натра для промывки технологических емкостей и сепараторов,
Дозирование антисептиков и консервантов: насосы CNP серии GD и GM в корпусе из электрополированной стали AISI 316L гарантируют санитарную чистоту и соответствие стандартам пищевой безопасности.

Инженерный чек-лист: как безошибочно подобрать дозатор CNP

Чтобы дозирующий насос отработал заявленный ресурс без внеплановых остановок, при составлении технического задания и заполнении опросного листа необходимо учесть шесть базовых параметров.

Точный химический состав и концентрация среды:

Концентрированная серная кислота (98%): проточная часть из стали 316L, чугуна или PTFE (ПВХ недопустим!),
Соляная кислота (любая концентрация): категорически исключает любые нержавеющие стали — только PVDF, PTFE или полипропилен,
Гипохлорит натрия: PVDF или стеклонаполненный PTFE, керамические шарики клапанов.

Температура среды и окружающей среды:

При температуре реагента выше +45...+50 °C пластиковые головки из PVC теряют прочностные свойства — необходимо переходить на PVDF, тефлон или нержавеющую сталь,
Для открытых площадок Дальнего Востока с зимними морозами до –40...–50 °C предусматривается установка насосов в блочно-модульные обогреваемые станции либо монтаж шкафов управления с термостатированием.

Вязкость и плотность жидкости:

Стандартные шариковые гравитационные клапаны рассчитаны на жидкости с вязкостью до 100–200 мПа·с,
Для высоковязких полимеров (до 2 000–5 000 мПа·с) требуются пружинные клапаны увеличенного проходного сечения, снижение частоты ходов плунжера/мембраны и увеличение диаметра всасывающего коллектора.

Гидравлические параметры:

Рабочая точка подбирается так, чтобы требуемый расход составлял 30–80% от максимальной шкалы насоса (крайние диапазоны 0–10% не рекомендуются из-за роста погрешности),
Давление нагнетания насоса должно минимум на 15–20% превышать максимальное давление в точке впрыска с учетом гидравлических потерь в трубопроводе.

Метод управления расходом:

Ручной: прецизионный микрометрический винт регулировки хода штока с ценой деления 0,2%,
Автоматический непрерывный: сервопривод изменения хода штока или комплектный частотный преобразователь (управление по токовой петле 4–20 мА / протоколу Modbus RTU),
Импульсный: пропорционально сигналу от внешнего водосчетчика (режим «один импульс — N ходов»).

Обязательная обвязка (аксессуары безопасности):

Для предотвращения сифонного эффекта и гидроударов любая дозировочная линия CNP должна комплектоваться: демпфером пульсаций (сглаживает пики давления поршневого/мембранного типа), перепускным предохранительным клапаном, клапаном противодавления и донным фильтром-клапаном.

Приобретение сложного промышленного оборудования у посредников в западных регионах России часто оборачивается месяцами ожидания ответов от сервисной службы и дорогой авиадоставкой запчастей.

Работая напрямую с нашей компанией как с официальным дистрибьютором заводов на Дальнем Востоке, вы получаете фундаментальные преимущества:

Сжатые сроки поставки заказных позиций,
Инженерная поддержка и аудит объекта,
Полный пакет разрешительной документации.

Переход на дозирующее оборудование CNP — не вынужденный компромисс, а прагматичный экономический и инженерный шаг. Вы получаете оборудование мирового уровня с прецизионной точностью, доступными расходными материалами и оперативной технической поддержкой прямо здесь, на Дальнем Востоке.

Нужна помощь в расчете насоса под химический реагент или требуется срочная замена европейского дозатора?

Дозирующие насосы CNP представлены В РАЗДЕЛЕ

ПК "Дальэнергооборудование" - официальный представитель насосного оборудования CNP в Хабаровске, доставка осуществляется на всей территории Дальнего Востока.
