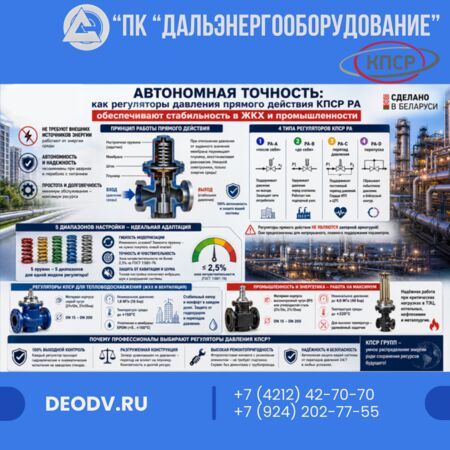

Регуляторы давления прямого действия КПСР РА: автономная точность и стабильность в ЖКХ и промышленности

09.06.2026

В современных инженерных системах автоматизация часто ассоциируется со сложными контроллерами, километрами кабелей и импульсными линиями. Однако в тяжелых условиях эксплуатации, на удаленных объектах или важных узлах теплосетей избыток электроники может стать уязвимым местом.

В этом материале мы рассмотрим:

Принципы работы и разновидности регуляторов прямого действия
Значение расширения диапазонов настройки для идеальной адаптации системы
Специфику линеек оборудования КПСР для сферы тепловодоснабжения и тяжелой промышленности

Что такое регуляторы прямого действия?

Регуляторы давления прямого действия серии РА — уникальный класс трубопроводной арматуры, которому для работы не требуются внешние источники энергии: ни электричество, ни сжатый воздух. Устройства работают исключительно за счет энергии самой регулируемой среды (воды, пара или незамерзающих растворов).

Внутри устройства установлена чувствительная мембрана, соединенная со штоком и уравновешенная настроечной пружиной. Как только давление в системе отклоняется от заданного значения, баланс сил нарушается, и мембрана мгновенно перемещает плунжер, восстанавливая равновесие. Механизм делает приборы абсолютно автономными и незаменимыми при ликвидации аварийных ситуаций или перебоях с питанием.

«КПСР Групп» производит четыре базовых типа регуляторов под любые технологические задачи:

Регулятор «после себя» (РА-А): поддерживает стабильное давление на выходе из клапана. Защищает внутренние сети потребителя от скачков давления в магистрали,
Регулятор «до себя» (РА-В): удерживает заданное давление перед клапаном, работая как подпорный или перепускной узел,
Регулятор перепада давления (РА-С): поддерживает постоянную разницу давлений между двумя точками (например, на подаче и обратке) - для любого современного ИТП и ЦТП,
Регулятор перепуска (РА-D): служит для сброса избыточного давления в байпасный контур при превышении установленных лимитов.

Важно помнить: регуляторы прямого действия не являются запорной арматурой. Оборудование создано для непрерывного, плавного поддержания параметров при постоянном или переменном расходе среды через систему.

Секрет идеальной настройки: расширение диапазонов регулирования давления

Одной из главных задач является точный подбор регулятора. Ошибка в расчетах гидравлики всего на несколько десятых долей бара может привести к тому, что клапан либо будет постоянно заперт, либо уйдет в автоколебания, разрушая трубы вибрацией и шумом.

Инженеры завода «КПСР Групп» успешно решили эту проблему, предложив конструкторское расширение диапазонов регулирования давления. Каждый регулятор серии РА обладает 5 диапазонами настройки задатчика.

Что это дает инженеру и конечному заказчику?

Гибкость модернизации - если гидравлический режим теплосети или завода изменился в процессе эксплуатации, вам не нужно покупать новый дорогостоящий клапан. Достаточно заменить калиброванную пружину в задатчике на другой диапазон,
Прецизионная точность - чем уже рабочий диапазон конкретной пружины, тем выше чувствительность мембранного блока. Клапан реагирует на минимальные колебания давления в пределах своей зоны нечувствительности (не более 2,5% по ГОСТ 11881-76),
Защита от кавитации и шума - возможность тонкой настройки исключает работу клапана в критических режимах, значительно снижая риски возникновения кавитационных микроинфарктов металла и обеспечивая тишину в работе (уровень звука не более 80 дБа).

Регуляторы КПСР для тепловодоснабжения (ЖКХ и Вентиляция)

В коммунальном хозяйстве и гражданском строительстве на первом месте стоят надежность, простота обслуживания и ценовая доступность. Специализированная линейка регуляторов КПСР для тепловодоснабжения разработана с учетом жестких реалий отечественных теплосетей.

Технические характеристики линейки:

Материал корпуса - серый чугун (серия 100, обозначения по таблице фигур: 21ч10п, 21ч10нж),
Номинальные диаметры - от DN 15 до DN 200 мм,
Номинальное давление - 1,6 МПа (16 Бар),
Температура рабочей среды - до +150°С.

Регуляторы комплектуются надежными мембранами и уплотнениями из качественного эластомера EPDM, который сохраняет эластичность и геометрию в диапазоне от +5°С до +150°С. И гарантируют, что жильцы многоэтажного дома получат стабильный напор воды стабильной температуры, без риска гидроударов.

Промышленность и Энергетика: работа на максимальных оборотах

Там, где параметры сред выходят за рамки стандартных коммунальных значений, в бой вступает индустриальная серия регуляторов КПСР. Созданы для работы на технологических линиях нефтехимических комбинатов, крупных ТЭЦ, котельных и металлургических заводов.

Технические характеристики линейки:

Материал корпуса - высокопрочный чугун (ВЧ) или углеродистая сталь (серия 220, обозначения: 21с10п, 21с10нж),
Номинальные диаметры - от DN 15 до DN 200 мм,
Номинальное давление - до 4,0 МПа (40 Бар) — выдерживает колоссальные нагрузки магистралей,
Температура рабочей среды - до +220°С.

Особенности промышленного исполнения:

Для сред с экстремально высокими температурами (например, перегретый насыщенный пар) регуляторы КПСР могут поставляться с удлиненным задатчиком. Изящное инженерное решение позволяет физически отдалить чувствительную мембранную коробку от раскаленного корпуса клапана.

В результате рабочая полость мембраны защищена от термического разрушения, а давление в ней стабильно удерживается в безопасных пределах (до 1,1 МПа). Система работает плавно и четко даже при критических нагрузках.

Почему профессионалы выбирают регуляторы давления КПСР?

100% выходной контроль - каждый собранный регулятор проходит строгие гидравлические и пневматические испытания на заводских стендах. Потребитель получает гарантированно герметичное и откалиброванное изделие,
Разгруженная по давлению конструкция - затвор клапана спроектирован так, чтобы уравновешивать входящее давление. Огромный перепад давления на входе и выходе не оказывает силового воздействия на плунжер, что позволяет использовать компактные мембранные блоки и продлевает ресурс внутренних узлов,
Высокая ремонтопригодность - уплотнение штока выполнено в виде долговечной фторопластовой манжеты с силовым резиновым элементом, которая не требует постоянной подтяжки сальника. Любые сервисные работы можно проводить прямо на объекте без демонтажа тяжелого корпуса с трубопровода.

Регуляторы давления прямого действия КПСР РА выступают как надежный технологический щит для вашей гидравлической системы. Энергонезависимость, ювелирная точность управления потоками за счет 5 диапазонов настройки и уверенность в стабильной работе всей системы на годы вперед. Умное распределение энергии ради сохранения ресурсов будущего!

"ПК "Дальэнергооборудование" является официальным дилером Белорусского производителя запорно-регулирующей арматуры «КПСР Групп» на Дальнем Востоке.

Регуляторы давления от белорусского завода «КПСР Групп» представлены В РАЗДЕЛЕ
