Устройство колодца из железобетонных колец

Самый распространенный способ сооружения шахты колодца - железобетонные кольца, которые в большом ассортименте выпускаются современной промышленностью. Диаметр железобетонных колец может варьироваться от 0,75 м (внутренний диаметр) до 2,0 м с градацией через 0,25 м. Высота колец обычно бывает 0,8-0,9 м. Чтобы добиться герметичности ствола, для устройства шахты колодца лучше использовать кольца с замком в торцевой части. (рис. 1).

Рис. 1. Железобетонные кольца с замковыми торцевыми выступами:

1. железобетонное кольцо;
2. замковое соединение

Если применяются кольца без замковых соединений, то их нужно дополнительно скрепить между собой металлическими скобами. У этого способа множество преимуществ:

1. долговечность;
2. простота в устройстве, надежность, гигиеничность;
3. глубина колодца возможна любая — все зависит от желания владельца и его платежеспособности.

Сооружение колодца из железобетонных колец очень похоже на сооружение колодца из сруба. Сначала нужно выкопать небольшую шахту глубиной под 1-1,5 кольца. Установить кольцо, над ним следующее. Затем, подкапывать снизу, при этом постепенно опускать кольца, сверху выставлять следующие кольца. Так последовательно углубить шахту до водоносного слоя. Чтобы кольца колодца не отрывались друг от друга, их скрепляют между собой в нескольких местах по окружности за оголенные выступы смежных арматурных каркасов. Если не скрепить кольца между собой, их может разорвать во время морозов и поднять вместе с промерзшим грунтом.

Швы между кольцами необходимо заполнить цементным раствором. Чтобы кольца во время выкапывания шахты легко опускались (не застревали и не заклинивали), можно использовать одну хитрость — увеличить нижнюю кромку у первого кольца на 5 см наружу. Это можно сделать, наварив на арматуру кольца железный диск или обод. Для забора подземных вод в нижнем кольце заранее проделывают отверстия (например, перфоратором) через 20-30 см в шахматном порядке. На дне колодца устраивают щебеночный фильтр. Лучше всего устанавливать железобетонные кольца при помощи грузоподъемной техники. Но держать дорогостоящее оборудование на все время ручной разработки шахты экономически невыгодно. Поэтому чаще всего кольца опускают в шахту вручную. Для этого предварительно роют шахту, глубина которой рассчитана на установку 4-5 колец, устанавливают первые кольца при помощи автомобильного крана, а остальные кольца (по мере углубления шахты), устанавливают вручную. Если для установки первых колец не применять грузоподъемную технику, то глубину предварительно вырытой шахты ограничивают. Для того, чтобы при ручном опускании в шахту кольца не "заваливались", устанавливают страховочные доски.

Суть данного метода заключается в следующем. Со стороны опускания колец в шахте делают углубление в грунте, по которому кольца соскальзывают вниз. По краям шахты ставят три доски 40x100 мм, при помощи которых выравнивают первое кольцо в горизонтальной и вертикальной плоскости (рис. 2).

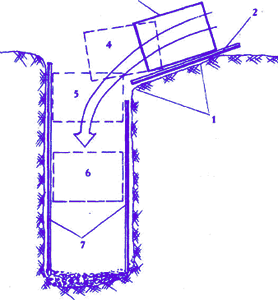

Рис. 2. Технология опускания железобетонного кольца в шахту:
1 — углубление в грунте для соскальзывания ж/б кольца;
2 — доска для плавного скольжения кольца;
3 — положение кольца перед началом операции по его установке в шахте;
4,5,6 — промежуточные этапы движения кольца;
7 — доски 40x100 мм для выравнивания колец при их движении в шахте

При этом доски не должны зажиматься между кольцом и грунтом в процессе разработки шахты. Со стороны углубления устанавливают одну доску, по которой кольцо должно скользить вниз. Высота доски должна быть такой, чтобы она не препятствовала опусканию кольца в шахту. После того, как первое кольцо будет выставлено, внутрь него опускается человек и, вынимая грунт с внутренней части кольца, выравнивает его относительно дна колодца.

Верх кольца смазывают цементным раствором и устанавливают несколько досок, которые предохранят бетон от сколов во время установки второго кольца. После этого с предосторожностями опускают второе кольцо.

Выравнивают кольца друг относительно друга при помощи монтировки, убирая при этом страховочные доски. Второе кольцо выравнивают до полного совмещения замков.
Подкапывая грунт, опускают ствол на глубину одного кольца и в той же последовательности устанавливают следующее кольцо. Опуская кольца, постоянно следят за вертикальностью ствола шахты.

Шахту колодца опускают до нужной глубины, помещая ее в водоносный слой (белый водоносный песок) на глубину 90-100 см.

Выкачивая воду, устанавливают время восстановления ее уровня, и таким образом определяют дебит колодца. Для это процедуры идеально подойдет вибрационным насос типа Малыш. При необходимости шахту колодца углубляют. После этого замазывают цементным раствором щели между кольцами и устанавливают донный фильтр.
