Вентиляторы радиальные для систем дымоудаления

1. Вентилятор ВР 85-66 ДУ

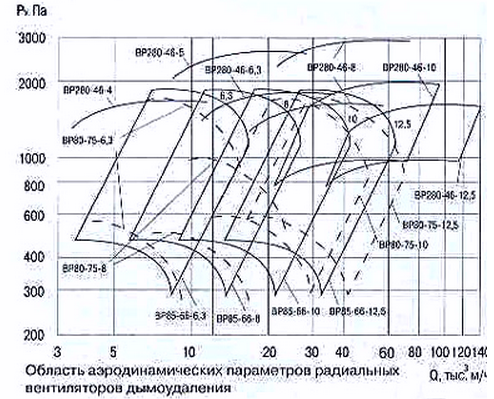

Вентиляторы ВР 85-66 ДУ предназначены для перемещения образующихся при пожаре дымовоздушных смесей. Они устанавливаются в вентиляционных системах и рассчитаны работу в течении 120 минут при температуре перемещаемой среды до 400 °С  и в течении 60 минут при температуре 600 °С.Вентиляторы имеют сертификат пожарной безопасности № ССПБ.RU.УП001.Н00034 и сертификат соответствия № РОСС RU ББ02.Н00235. Вентиляторы изготавливаются №№ 6,3; 8;  10; 12,5. Как по V, так и по I схемам. Ниже приведена их сходная аэродинамическая характеристика.

2015-06-22 09-37-37 Скриншот экрана

2. Вентиляторы ВР 80-75 ДУ и вентиляторы ВР 280-46 ДУ

Радиальные вентиляторы для дымоудаления ВР 80-75ДУ и ВР 280-46ДУ на 400 °С и 600 °С изготавливаются на базе серийных вентиляторов ВР 80-75 и ВЦ 14-46 с некоторыми изменениями, обеспечивающими их огнестойкость. Однако установочные размеры вентиляторов и их аэродинамические параметры сохранены и здесь не приводятся, поскольку имеются в широко известных справочных материалах и каталогах.

Крышные вентиляторы для систем дымоудаления ВКРС-3,55 ДУ … ВКРС-14 ДУ

Разработана и освоена новая серия высокоэффективных крышных радиальных вентиляторов от ВКРС-3,55ДУ и до ВКРС-14ДУ предназначены для систем противодымной защиты зданий и сооружений. Проведены сертифицированные испытания во ВНИИ-ПО МВД России: сертификат пожарной безопасности № ССПБ.RU.УП001.В00837, сертификат соответствия № РОСС RU ББ02.Н00546. Подтверждена надежная работа вентиляторов двух модификаций в течении 120 минут при 400 и при 600 °С.
Вентиляторы обеспечивают широкую область режимов в диапазоне производительности от 1300 до 72000 м3/час при статическом давлении до 1000 Па.
Вентиляторы могут одновременно использоваться в системах общеобменной вентиляции.

Особенности и достоинства новой серии вентиляторов.

Аэродинамическая схема. Широкое рабочее колесо с сильно загнутыми назад лопатками обеспечивает большой расход, минимальное динамическое давление и потребляет, (с увеличением расхода), мощность, не перегружающую электродвигатель. На номинальном режиме (при нулевом статическом давлении) имеет максимально возможную удельную производительность, отнесенную к потребляемой мощности. Выход воздуха их колеса – в стороны; не требуется установка спрямляющего аппарата за колесом. Небольшая осевая длина входного патрубка обеспечивает малую общую высоту вентилятора.

2015-06-18 16-42-55 Скриншот экрана Конструкция. Рабочее колесо (2) устанавливается непосредственно на вал двигателя (3) и все это установлено на стакане (1). Усиленное воздушное охлаждение, тепловая защита по валу и колпак (4) оригинальной формы предотвращают двигатель от вредных высокотемпературных воздействия перемещаемой среды. Серия вентиляторов выполнена с высокой степенью унификации.В зависимости от указанной выше температуры перемещаемой среды рабочие колеса изготавливаются из разных марок сталей.

Привод. Вентиляторы оснащены высококачественными двигателями Ярославского электромашиностроительного завода. Применяются двигатели с широким диапазоном по числу полюсов от 4 до 16 и по установочной мощности от 0,18 до 15 кВт. Предусматривается использование двухскоростных двигателей, обеспечивающих работу вентиляторов в режимах общеобменной вентиляции (пониженная скорость) и дымоудаления (повышенная скорость).

Типоразмерный ряд. Новая серия вентиляторов включает 13 размеров рабочих колес с диаметрами от 355 до 1400 мм. “Густой” ряд диаметров колес (соответствующий ряду предпочтительных чисел R20), позволяет выбрать вентилятор практически на любой заданный режим с минимальным запасом.
Области работы вентиляторов приведена на сводной диаграмме.

Обозначение вентиляторов. Полное наименование вентилятора по ТУ 4867-005-40149153-99: “Вентилятор крышный радиальный дымоудаления с выходом потока в стороны”.

При обозначении вентилятора используется наименование серии (ВКРС), диаметр рабочего колеса в дециметрах (номер вентилятора), код назначения (ДУ), температура перемещаемой среды число полюсов двигателя и код климатического исполнения (У1 или Т1).

Пример обозначения вентилятора в тропическом исполнении с диаметром рабочего колеса 710 мм и предназначенным для работы при температуру перемещаемой среды 400 °С с двухскоростным двигателем: “ВКРС-7,1 ДУ400 12/6 Т1”

Осевые вентиляторы для систем противодымной защиты зданий ОВ-143С

Вентиляторы являются модификацией осевого вентилятора ОВ-06-320 и предназначены для создания подпора атмосферного воздуха в указанных системах. Благодаря увеличению частоты вращения рабочего колеса, одновременным уменьшением угла установки лопаток и проведенным лабораторным и натуральным испытаниям по установлению гарантированной пожарной работоспособности вентилятора (2 часа), разработанный специальный осевой вентилятор № 10 заменяет ранее применявшийся осевой вентилятор № 12,5 общепромышленного назначения. Вентилятор комплектуется электродвигателем 4 кВт (вместо 7,5 кВт). Произведенные мероприятия существенно снижают стоимость вентиляторного агрегата.

Разработаны две модификации вентиляторов с опорной рамой и без нее.

Клапаны противопожарные универсальные КПУ

Противопожарные клапаны предназначены для автоматического блокирования распространения огня и дыма по вентиляционным воздуховодам и каналам при пожаре в зданиях и сооружениях и могут устанавливаться также непосредственно в проемах технологических и ограждающих строительных конструкция и перекрытий.

По функциональному назначению клапаны могут применяться в качестве огнездерживающего или в системах дымоудаления согласно требованиям СНиП 2.04.05*, СНиП 2.01.02* и СНиП 21.01.

Клапаны изготавливаются по ТУ 4863-015-40149153-98, имеют сертификат пожарной безопасности ССПБ.RU.ОП002.В.00265, лицензию №ЩП002.В.00265 на применение знака соответствия пожарной безопасности.

В зависимости от величины огнестойкости клапаны различаются: КПУ-1 Е 1 – на 45 минут, КПУ-2 Е 1 – на 120 минут.

Предел огнестойкости клапанов в диапазоне от EI I5 до EI 120 достигается использованием отечественных материалов, разработанных на конверсионных предприятиях России. клапан состоит из корпуса, лопаток, уплотняющих устройств (между корпусом и лопатками) и привода поворота лопаток. Корпус является основной несущей конструкцией клапана и снабжен присоединительными фланцами. Лопатки (одна или несколько – в зависимости от размера клапана), выполненные из термостойкого материала облицованного стальными листами. Установлены в корпусе на осях в подшипниках скольжения.

Клапаны, в зависимости от использования, оснащаются электроприводом с возвратной пружиной и плавкой вставкой, электроприводом с возвратной пружиной, электромагнитным приводом и плавкой вставкой, электромагнитным приводом, плавкой вставкой.

Клапан огнезадерживающий в нормальном (охранном) положении открыт, а применяемый в системах дымоудаления – закрыт.

Лопатки клапана, оснащенного электроприводами, открываются (закрываются) автоматически при подаче напряжения. При предусмотренном или аварийном отключении питания лопатки автоматически возвращаются в охранное положение за счет энергии возвратной пружины. Лопатки огнезадерживающего клапана закрываются за счет энергии пружины после разрушения плавкой вставки при температуре 72 или 95 °С (в зависимости от заказа).

Клапаны изготавливаются для использования в воздуховодах как прямоугольного, так и круглого сечения.

Серия клапанов КПУ полностью заменяет по функциональным возможностям клапаны КПК-1, КОМ-1, КДМ-3, а также соответствующие изделия фирм Trox, Halton, Rash.

Кроме указанного (общепромышленного или, иначе, общегражданского) применения клапанов, фирма производит их в:

  • Сейсмостойком исполнении;
  • Для эксплуатации на АЭС.

Уровень цен на представляемые изделия существенно меньше импортных и ниже отечественных аналогов на 20-30%, что вместе с широким диапазоном типоразмеров и аэродинамических характеристик позволяет решать технические и экономические проблемы любого проекта.
