Как работают асинхронные двигатели переменного тока?

17.12.2024

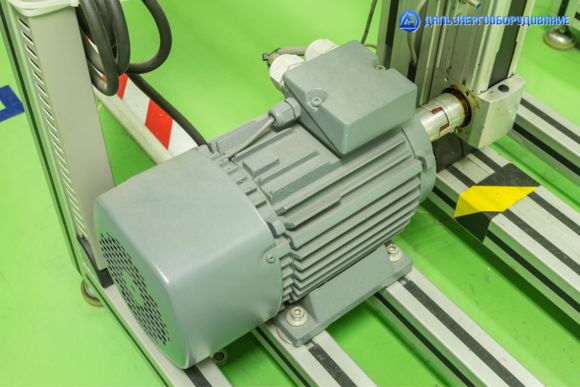

Асинхронные двигатели – одни из самых универсальных и часто используемых двигателей в мире, и они достаточно просты по конструкции.

Рассмотрим принцип работы этих агрегатов.

Асинхронные двигатели переменного тока: богатая история использования

Изобретение асинхронного двигателя насчитывает более 100 лет. Хотя несколько человек внесли свой вклад в его разработку, Никола Тесла часто приписывают его изобретение. Он был первым, кто подал заявку на патент в 1887.

В то же время Джордж Вестингауз разрабатывал систему получения электроэнергии от переменного тока, что имело решающее значение для изобретения и успешного применения асинхронного двигателя.

Современный же трехфазный асинхронный электродвигатель изобрёл российский электротехник Михаил Доливо-Добровольский в 1890 году.

Две основные части асинхронного электродвигателя – статор и ротор

Асинхронный двигатель переменного тока состоит из двух основных компонентов:

Статор - как следует из названия, статор представляет собой внешнюю неподвижную камеру, в которой вращается ротор. Статор создает магнитную силу посредством переменного тока, которая «заставляет» ротор вращаться.

Статор образован кольцом электромагнитов. Он состоит из тонких слоев стали или железа с прорезями, сложенных вместе, образующих цилиндр. Медная проволока наматывается в чередующихся направлениях внутри цилиндра, создавая магнитные полюса.

Когда переменный ток протекает через эти проволочные катушки, они образуют пары переменных полюсов: один северный, другой южный. Этот ток вызывает скачок направленного потока и полярности полюсов между северным и южным полюсами с каждым полупериодом. В результате возникает переменное магнитное поле, которое вращается с единой силой.

Ротор - также состоит из группы электромагнитов, расположенных вокруг цилиндра. Это ось-подобное устройство расположено внутри статора. Магнитные поля, индуцированные внутри ротора, притягиваются к магнитному полю, создаваемому статором, следуя за ним при его вращении с каждым полупериодом переменного тока.

Двигатель называется асинхронным, потому что магнитное поле, создаваемое в статоре, индуцирует магнитное поле в роторе. В роторе асинхронного двигателя нет постоянных магнитов.

Асинхронные электродвигатели переменного тока - рабочая лошадка практически в любой сфере.

Они существуют уже более ста лет и являются важными компонентами широкого спектра промышленного и коммерческого оборудования:

• Автоматические дверные приводы,
• Ледогенераторы,
• Конвейеры,
• Насосы,
• Вентиляторы,
• Оборудование для общественного питания,
• Оборудование для ухода за покрытиями и бассейнами и т.д.

Напоминаем, что ПК "Дальэнергооборудование" - официальный дилер Владимирского электромоторного завода (Русэлпром-ВЭМЗ) - надежные электродвигатели российского производства, соответствующие всем необходимым условиям эксплуатации.
